Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

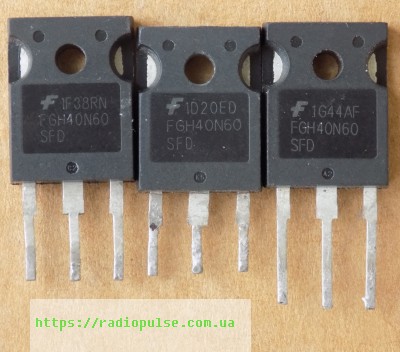

IGBT-транзистор FGH40N60SFD оригінал демонтаж , TO247 (Заміна для 30N60F , NGTB30N60FWG , HGTG12N60A4D , 12N60A4D )
155,10 ₴
18 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
18 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FGH40N60SFD – IGBT-транзистор onsemi (Fairchild) у корпусі TO-247 з антипаралельним діодом. Оригінал, демонтаж – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi (Fairchild) |
| Напруга Vces | 600 В |
| Струм Ic (25 °C) | 80 А |
| Струм Ic (100 °C) | 40 А |
| Імпульсний струм Icm | 120 А |
| Vce(sat) (40 А, 15 В, 25 °C, тип.) | 2,3 В |
| Потужність Pd (25 °C) | 290 Вт |
| Qg | 120 нКл |
| Вхідна ємність Cies | 2110 пФ (Vce 30 В, f 1 МГц) |
| Tj max | 150 °C |
| Діод | є |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
FGH40N60SFD – IGBT виробництва onsemi (Fairchild) у корпусі TO-247 з антипаралельним діодом. Напруга колектор-емітер Vces – 600 В (VGE = 0 В, IC = 250 мкА). Струм колектора Ic – 80 А при TC = 25 °C і 40 А при TC = 100 °C. Імпульсний струм Icm – 120 А (обмежено Tj max). Напруга насичення Vce(sat) – 2,3 В типово (IC = 40 А, VGE = 15 В, TC = 25 °C), 2,5 В при TC = 125 °C. Потужність розсіювання Pd – 290 Вт при TC = 25 °C. Заряд затвора Qg – 120 нКл (VCE = 400 В, IC = 40 А, VGE = 15 В). Вхідна ємність Cies типово 2110 пФ (Vce 30 В, f 1 МГц). Діод: Vf 1,95 В (IF = 20 А, TC = 25 °C), trr 45 нс (IF = 20 А, diF/dt = 200 А/мкс, TC = 25 °C). Максимальна температура переходу Tj – 150 °C. Цифри наведено за даташитом FGH40N60SFDTU (onsemi).
Стан: оригінал, демонтаж. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Назва товару містить позначку заміни: FGH40N60SFD може замінити 30N60F, NGTB30N60FWG, HGTG12N60A4D, 12N60A4D. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Сонячні інвертори
- ДБЖ (UPS)
- Зварювальні апарати
- PFC
- Мікрохвильові печі
- Телеком
- ESS
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| NCE40TD60BT | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.7 ≤ 1.3×2.3=2.99, діод є в обох, корпус TO-247 = TO-247 | Діод порівняйте за datasheet. | Купити |
| RJH60F5 | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.37 ≤ 1.3×2.3=2.99, діод є в обох, корпус TO-247 = TO-247 | Діод порівняйте за datasheet. | Купити |
| 45N60S1 | Vces 600 ≥ 600, Ic(100 °C) 45 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 2 ≤ 1.3×2.3=2.99, діод є в обох, корпус TO-247 = TO-247 | Діод порівняйте за datasheet. | Купити |
| IRGP4068D-E | Vces 600 ≥ 600, Ic(100 °C) 48 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.65 ≤ 1.3×2.3=2.99, діод є в обох, корпус TO-247 = TO-247 | Діод порівняйте за datasheet. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж. Деталь знята з плати та перевірена інженером тестером на пробій та обрив виводів.
Чим замінити FGH40N60SFD?
Потрібен IGBT у корпусі TO-247 з Vces не нижче за 600 В, Ic при 100 °C близько 40 А та вбудованим діодом. Кандидати з нашого складу є в таблиці аналогів.
Чи може FGH40N60SFD замінити 30N60F або HGTG12N60A4D?
За назвою товару – так, він може замінити 30N60F, NGTB30N60FWG, HGTG12N60A4D і 12N60A4D. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Чи є в корпусі діод?
Так, антипаралельний діод: Vf 1,95 В при IF = 20 А і TC = 25 °C, trr 45 нс при тих самих 20 А.
Документація виробника: FGH40N60SFDTU (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
