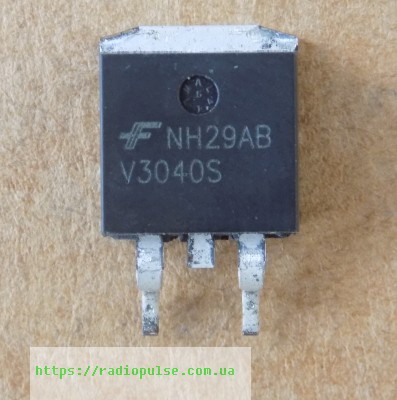

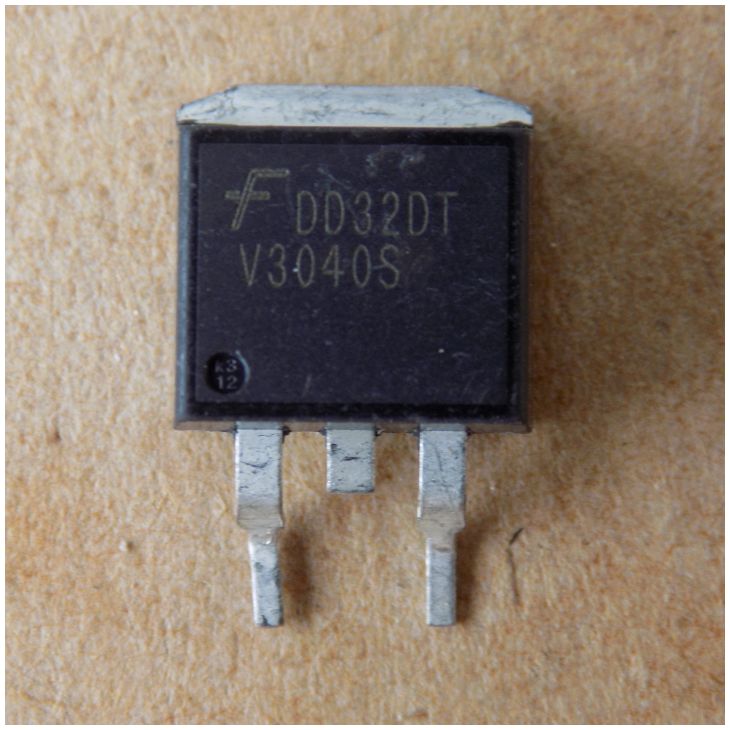

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал |
IGBT-транзистор V3040S ( ISL9V3040S3S , ISL9V3040S3ST ) оригінал, D2PAK
266,96 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
V3040S (ISL9V3040S3S, ISL9V3040S3ST) – IGBT-транзистор EcoSPARK для котушок запалювання автомобіля у корпусі D2PAK. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | IGBT N-канал, запалювання (EcoSPARK) |
| Виробник | onsemi (Fairchild) |
| BVces типово | 420 В |
| Ic при 25 °C | 21 А |
| Ic при 110 °C | 17 А |
| Vce(sat) типово | 1.25 В (Ic 6 А, Vge 4 В, Tc 25 °C) |
| SCIS | 300 мДж |
| Pd | 150 Вт (Tc 25 °C) |
| Tj макс. | 175 °C |
| Корпус | D2PAK |
| Стан | Оригінал |
V3040S (також ISL9V3040S3S, ISL9V3040S3ST) – IGBT-транзистор N-канал серії EcoSPARK для запалювання у корпусі D2PAK (TO-263AB). Пробивна напруга колектор–емітер BVces – типово 420 В (Ic 10 мА, Vge 0, Rg 0; мін. 390, макс. 450 В). Струм колектора Ic – 21 А при Tc 25 °C і 17 А при Tc 110 °C. Напруга насичення Vce(sat) – типово 1.25 В при Ic 6 А, Vge 4 В, Tc 25 °C (макс. 1,60 В). Енергія самозатискного індуктивного перемикання SCIS – 300 мДж (Tj 25 °C, Iscis 14,2 А, L 3,0 мГн, Rg 1 кОм, Vge 5 В). Вбудовані діоди обмежують напругу без зовнішніх компонентів. Розсіювана потужність Pd – 150 Вт при Tc 25 °C, максимальна температура переходу – 175 °C.
Оригінал, не демонтаж. Маркування на корпусі – V3040S. Підбираючи заміну, звіряйте тип корпусу, напругу обмеження, SCIS та поріг Vge(th) (1.3–2.2 В при Ic 1 мА, Tc 25 °C): для запалювання важливі саме ці параметри. Відправка в день оплати або наступного дня.
Де застосовують
- Драйвер котушки запалювання в автомобілі
- Системи Coil-On-Plug
Чим замінити V3040S?
У нашому каталозі зараз немає IGBT, які підходять за параметрами. Для підбору порівнюйте корпус D2PAK, напругу обмеження, SCIS і Vge(th) за datasheet.
Для чого потрібен V3040S?
Це ключ котушки запалювання в автомобілі, у тому числі в системах Coil-On-Plug.
Яка логічна напруга відкриває V3040S?
Порогова напруга Vge(th) – 1.3–2.2 В при Ic 1 мА, Tc 25 °C. Vce(sat) 1.25 В типово виміряно при Vge 4 В і Ic 6 А.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Документація виробника: ISL9V3040S3ST (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
