Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

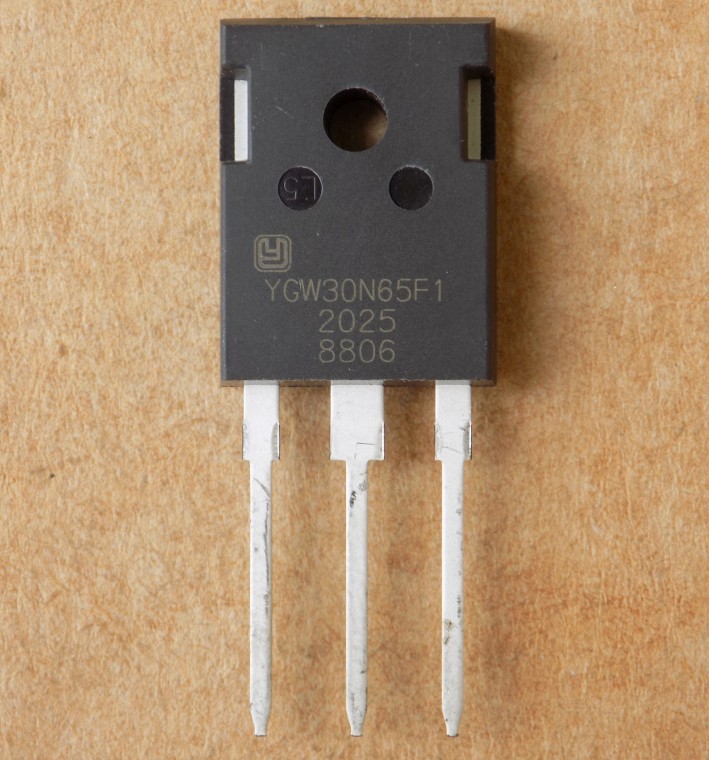

Транзистор YGW30N65F1 оригінал, TO247
235,00 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
YGW30N65F1 – IGBT Lu-semi технології Trench Field Stop з вбудованим діодом, корпус TO247. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 650 В |
| Струм Ic (TC = 25 °C) | 60 А |
| Струм Ic (TC = 100 °C) | 30 А |
| Vce(sat) тип. (VGE = 15 В, IC = 30 А, Tj 25 °C) | 1,90 В |
| Заряд затвора Qg (тип.) | 110 нКл |
| Вхідна ємність Cies | 1840 пФ (Vce 30 В, f 1 МГц) |
| Вбудований діод | є |
| Потужність Pd (Tj 25 °C) | 155 Вт |
| Максимальна температура переходу | 150 °C |
| Корпус | TO-247 |
| Виробник | Lu-semi |
| Стан | Оригінал |
YGW30N65F1 – IGBT-транзистор Lu-semi технології Trench Field Stop з вбудованим діодом. Напруга колектор–емітер Vces 650 В (VGE = 0 В, IC = 250 мкА, мін.). Струм колектора Ic 60 А при TC = 25 °C і 30 А при TC = 100 °C. Напруга насичення Vce(sat) 1,90 В (тип., VGE = 15 В, IC = 30 А, Tj 25 °C). Заряд затвора Qg 110 нКл (тип., VCC = 520 В, IC = 30 А, VGE = 15 В). Вхідна ємність Cies типово 1840 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання 155 Вт при Tj 25 °C, максимальна температура переходу 150 °C. Корпус TO-247.
Оригінал. Для заміни порівнюйте Vces, Ic при TC = 100 °C, Vce(sat) і наявність діода, корпус має збігатися. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Джерела безперебійного живлення
- Інвертори
- Зварювальні перетворювачі
- Схеми PFC
- Перетворювачі з високою частотою перемикання
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| JT050N065WED | Vces 650 ≥ 650, Ic(100 °C) 50 ≥ 0.8×30 = 24, Vce(sat) 1,6 ≤ 1.3×1,90, діод є в обох, корпус TO-247 | Звірте режим перемикання і заряд затвора в datasheet | Купити |
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×30 = 24, Vce(sat) 1,65 ≤ 1.3×1,90, діод є в обох, корпус TO-247 | Більший за струмом; перевірте драйвер затвора | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити YGW30N65F1?
У наявності є JT050N065WED і YGW75N65HP: вони проходять порівняння за Vces, Ic при TC = 100 °C, Vce(sat) і діодом, корпус TO-247 однаковий. Перед заміною звірте datasheet і режим перемикання.
Чи підходить для зварювального інвертора?
Зварювальні перетворювачі названо в застосуванні за документом виробника. Звіряйте напругу, струм і частоту перемикання своєї схеми з таблицею параметрів.
Яка стійкість до короткого замикання?
До 5 мкс при VGE = 15 В і VCE до 400 В.
Документація виробника: YGW30N65F1 (Lu-semi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
