Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

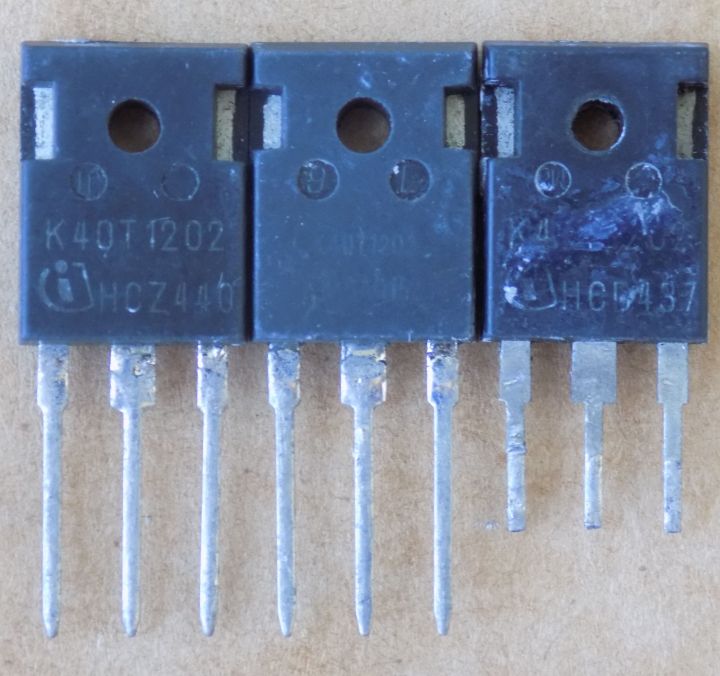

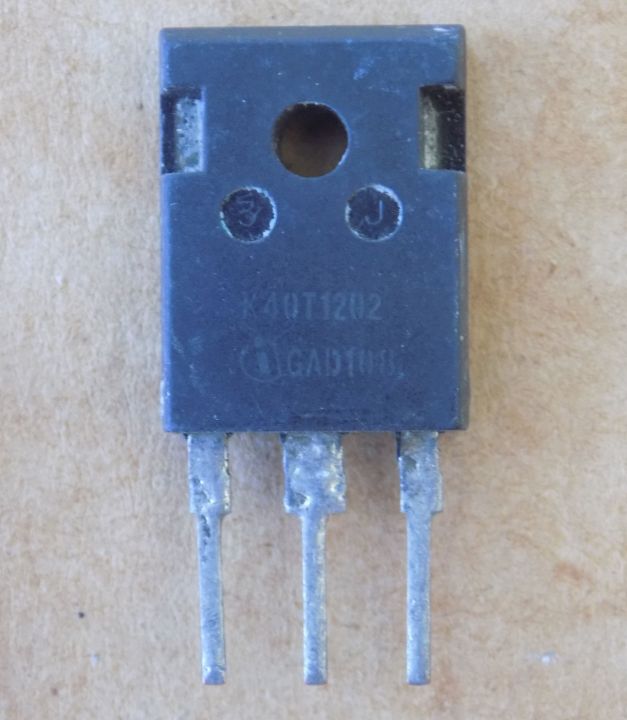

Транзистор K40T1202 ( IKW40N120T2 ) оригінал демонтаж б/в, TO247
141,00 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K40T1202 (IKW40N120T2) – IGBT-транзистор Infineon на 1200 В у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор-емітер Vce | 1200 В |
| Струм колектора Ic (110 °C) | 40 А (Tj = 150 °C) |
| Напруга насичення Vce(sat) | 1.75 В тип., 2.2 В макс. (VGE = 15 В, Ic = 40 А, Tj = 25 °C) |
| Порогова напруга Vge(th) | 5.2–6.4 В (тип. 5.8 В) |
| Заряд затвора Qg | 192 нКл (Vcc = 960 В, Ic = 40 А, VGE = 15 В) |
| Час витримки короткого замикання | 10 мкс |
| Температура переходу Tj (макс.) | 175 °C |
| Вбудований діод | так, м’який швидкий Emitter Controlled |
| Корпус | TO-247 |
| Виробник | Infineon |
| Стан | Оригінал, демонтаж б/в |
IKW40N120T2 (маркування K40T1202) – IGBT-транзистор Infineon серії TRENCHSTOP 2nd Generation у корпусі PG-TO-247-3 з вбудованим м'яким швидким діодом Emitter Controlled. Напруга колектор-емітер Vce – 1200 В. Струм колектора Ic – 40 А при TC = 110 °C, Tj = 150 °C. Напруга насичення Vce(sat) – 1.75 В типова і 2.2 В максимальна при VGE = 15 В, Ic = 40 А, Tj = 25 °C. Порогова напруга Vge(th) – 5.2–6.4 В (типова 5.8 В) при Ic = 1.5 мА. Час витримки короткого замикання – 10 мкс при VGE = 15 В, Vcc ≤ 600 В. Максимальна температура переходу Tj – 175 °C.
Стан: оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівняйте Vce, Ic при 110 °C, Vce(sat), корпус і розпіновку при однакових умовах. Пряма заміна за даними виробника – IKW40N120T2FKSA1. Infineon позначає IKW40N120T2 статусом not for new design. Відправка з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Частотні перетворювачі
- Джерела безперебійного живлення
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
K40T1202 і IKW40N120T2 – це одна деталь?
Так. K40T1202 – маркування на корпусі, IKW40N120T2 – повний номер Infineon.
Яку напругу і струм витримує K40T1202?
Vce – 1200 В, Ic – 40 А при TC = 110 °C і Tj = 150 °C.
Чим замінити K40T1202?
Порівняйте Vce, Ic при 110 °C, Vce(sat), корпус і розпіновку при однакових умовах. У каталозі підходящих аналогів зараз немає. Пряма заміна за даними виробника: IKW40N120T2FKSA1.
Документація виробника: IKW40N120T2 TRENCHSTOP 2nd Generation, Rev. 2.4.
Параметри взято з datasheet Infineon; другого джерела для звірки немає.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
