Це оригінальний IXGH48N60C3D1?

Так. Це деталь виробництва IXYS (зараз Littelfuse), знята з плат – демонтаж, не нова. Клони й перемарковані деталі не продаємо. На корпусі – заводське маркування IXYS; можливі сліди пайки та вкорочені виводи.

Чи потрібна ізоляційна прокладка?

Так. У корпусі TO-247 металева підкладка з'єднана з колектором, тому на спільний радіатор транзистор ставлять через ізоляційну прокладку (слюда з термопастою, силіконова або керамічна) і ізольовану втулку під гвинт. Тепловий опір кристал–корпус у цього транзистора 0,42 °C/Вт – прокладку беріть тонку, з хорошою теплопровідністю.

Коли відправите?

Відправляємо в день оплати або наступного дня Новою Поштою. Оплата – на картку, на рахунок ФОП або накладеним платежем.

Чому в назві 48, а в характеристиках 75 А?

Цифра в маркуванні – це струм колектора при температурі корпусу 110 °C (робочий режим на радіаторі). 75 А – той самий струм при 25 °C, його виробник пише першим рядком у datasheet. Для розрахунку схеми орієнтуйтеся на 48 А і на те, що безперервний струм обмежує ще й Vce(sat) – 2,3 В при 30 А.

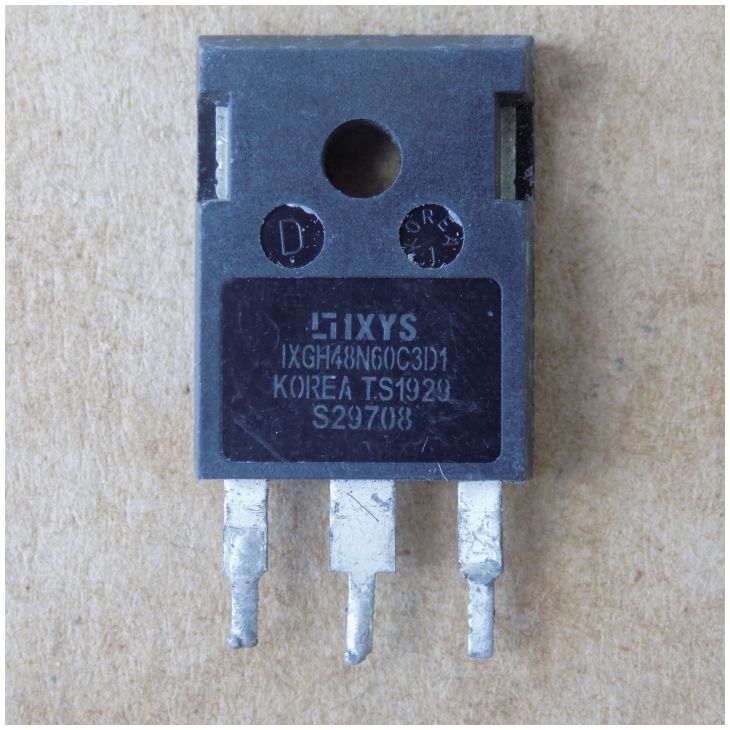

IXGH48N60C3D1 IGBT TO-247, фото маркування

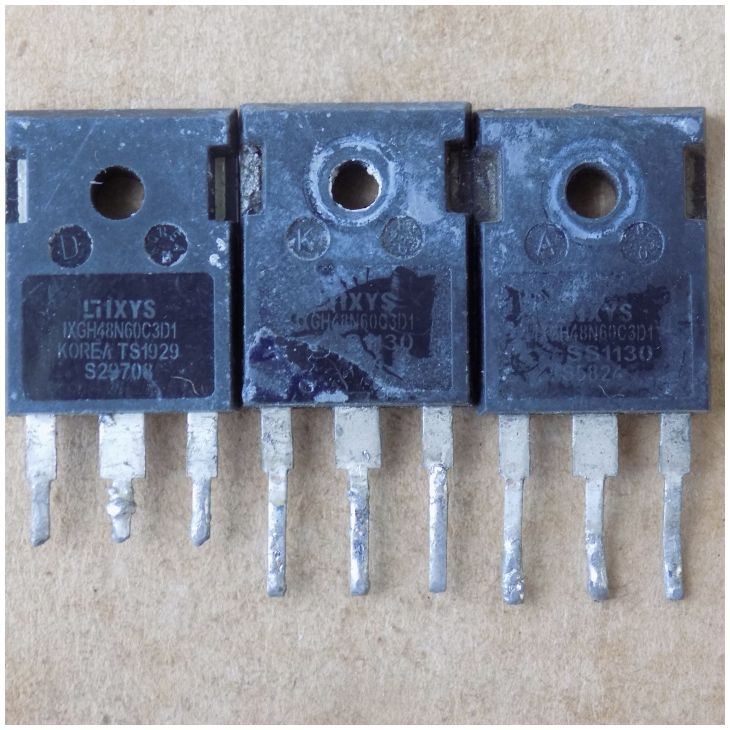

IXGH48N60C3D1 після демонтажу – виводи та маркування

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.

Параметр	Значення
Корпус	TO-247
Стан	Оригінал, демонтаж б/в

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

Транзистор IXGH48N60C3D1 оригінал демонтаж б/в, TO-247

Q: Чим замінити IXGH48N60C3D1?

Найближча доступна заміна – FGH60N60SMD (onsemi): 600 В, 60 А, такі самі втрати на перемикання, температура кристала до 175 °C. Якщо струм у схемі до 40 А – підійде FGH40N60SMD або IKW40N60H3 (K40H603). Усі вони Field Stop, а IXGH48N60C3D1 – PT: порогова напруга затвора у замін вища, тому перевірте драйвер, а в паралельному плечі міняйте всі транзистори одразу. Повна таблиця – у вкладці «Аналоги та заміни».

169,20 ₴

8 в наявності

Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня

Мінімальна сума замовлення – 200 грн.

8 в наявності

Написати в Telegram Написати у Viber

Порівняти

Додати в обране

Нова Пошта по всій Україні

Відправка в день оплати або наступного дня

Оплата

На рахунок ФОП, на картку або накладеним платежем

Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

Категорія: IGBT-транзистори Brand: IXYS

IXGH48N60C3D1 – IGBT Littelfuse/IXYS з антипаралельним діодом у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.

Параметр	Значення
Корпус	TO-247

Гарантія оригінальності

Перевірка перед відправкою

Datasheet PDF

Консультація інженера

Характеристики Опис Аналоги та заміни Часто питають Datasheet Доставка й оплата Відгуки

Додаткова інформація

Параметр	Значення
Виробник	Littelfuse/IXYS
Напруга колектор-емітер Vces	600 В (Tj = 25…150 °C)
Струм колектора Ic	75 А (Tc = 25 °C, обмежено виводами); 48 А (Tc = 110 °C)
Напруга насичення Vce(sat)	2,3 В тип., 2,5 В макс. (Ic = 30 А, Vge = 15 В, Tj = 25 °C)
Потужність розсіювання	300 Вт (Tc = 25 °C)
Вхідна ємність Cies	1960 пФ (Vce 25 В, f 1 МГц)
Макс. температура переходу Tj	150 °C
Вбудований діод	є, антипаралельний ультрашвидкий (FRED)
Корпус	TO-247
Стан	Оригінал, демонтаж б/в

Опис

IXGH48N60C3D1 – IGBT-транзистор Littelfuse/IXYS з вбудованим антипаралельним ультрашвидким діодом (FRED) у корпусі TO-247. Напруга колектор-емітер Vces – 600 В (Tj = 25…150 °C). Струм колектора Ic – 75 А при Tc = 25 °C (обмежено виводами) і 48 А при Tc = 110 °C. Напруга насичення Vce(sat) – 2,3 В типово, 2,5 В макс. при Ic = 30 А, Vge = 15 В, Tj = 25 °C. Вхідна ємність Cies типово 1960 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання – 300 Вт при Tc = 25 °C, максимальна температура переходу – 150 °C.

Стан: оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Заміну підбирайте за корпусом TO-247, однаковою розпіновкою, напругою Vces не нижче 600 В, струмом Ic при 110 °C і Vce(sat) не гірше. Звертайте увагу на наявність вбудованого діода: у цієї деталі він є. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.

Де застосовують

Високочастотні інвертори, UPS.
Приводи двигунів, імпульсні блоки живлення (SMPS).
Зарядні пристрої, зварювальні апарати, баласти ламп.

Часто питають

Це оригінальна деталь чи демонтаж?

Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.

Чим замінити IXGH48N60C3D1?

Підійде IGBT у корпусі TO-247 з тією самою розпіновкою, Vces не нижче 600 В і Ic при 110 °C не нижче 48 А. Враховуйте, що в цієї деталі є вбудований діод, а Vce(sat) – 2,5 В макс. при Ic = 30 А.

Як перевірити IGBT перед встановленням?

Мультиметром у режимі перевірки діодів перевірте антипаралельний діод і відсутність пробою між виводами. Для повної перевірки зберіть тестову схему з обмеженням струму.

Чи є в цього IGBT вбудований діод?

Так, антипаралельний ультрашвидкий діод (FRED). Його пряма напруга Vf – 2,7 В макс. при If = 30 А.

Datasheet

Документація виробника: IXGH48N60C3D1 (Littelfuse/IXYS).

Доставка й оплата

Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.

Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.

Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.

IXGH48N60C3D1 (Littelfuse/IXYS) Відкрити datasheet

Не впевнені, чи підійде?

Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.

Запитати інженера
