Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

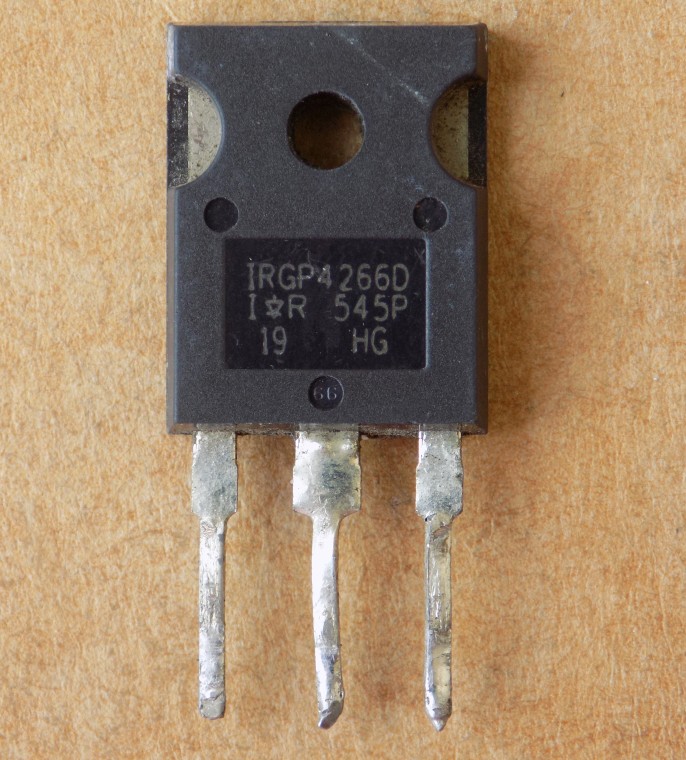

Транзистор IR IRGP4266D оригінал, TO247 б/в
282,00 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор IRGP4266D International Rectifier у корпусі TO-247 з вбудованим діодом. Оригінал, б/в.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 650 В |
| Струм колектора Ic (25 °C) | 140 А (Tc 25 °C) |
| Струм колектора Ic (100 °C) | 90 А (Tc 100 °C) |
| Напруга насичення Vce(on) | 1,7 В (Vge 15 В, Ic 75 А, Tj 25 °C, типове) |
| Порогова напруга затвора Vge(th) | 5,5–7,7 В (Vce = Vge, Ic 2,1 мА) |
| Заряд затвора Qg | 140 нКл (Ic 75 А, Vge 15 В, Vcc 400 В, типове) |
| Час спаду tf | 60 нс (Ic 75 А, Vcc 400 В, Vge 15 В, Rg 10 Ом, Tj 25 °C) |
| Вбудований діод | так, надшвидкий з м’яким відновленням |
| Пряма напруга діода Vf | 2,1 В (If 75 А, Tj 25 °C, типове) |
| Час відновлення діода trr | 170 нс (Vcc 400 В, If 75 А, Vge 15 В, Rg 10 Ом, Tj 175 °C) |
| Потужність розсіювання Pd | 455 Вт (Tc 25 °C) |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IRGP4266D – IGBT-транзистор International Rectifier у корпусі TO-247 з вбудованим надшвидким діодом з м'яким відновленням. Напруга колектор–емітер Vces 650 В. Струм колектора Ic 140 А при Tc 25 °C і 90 А при Tc 100 °C. Напруга насичення Vce(on) типово 1,7 В (Vge 15 В, Ic 75 А, Tj 25 °C). Заряд затвора Qg типово 140 нКл (Ic 75 А, Vge 15 В, Vcc 400 В). Час зворотного відновлення діода trr 170 нс (Vcc 400 В, If 75 А, Vge 15 В, Rg 10 Ом, Tj 175 °C). Потужність розсіювання Pd 455 Вт при Tc 25 °C, максимальна температура переходу Tj 175 °C. Параметри за даташитом IRGP4266DPbF (International Rectifier).
Оригінал, б/в. Підбираючи заміну, порівняйте Vces, Ic при Tc 100 °C, Vce(on), наявність діода та корпус. За даними виробника є версія IRGP4266D-EPbF у корпусі TO-247AD. Відправляємо Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Промисловий привід двигунів
- Джерела безперебійного живлення (UPS)
- Сонячні інвертори
- Зварювальне обладнання
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×90 = 72, Vce(sat) 25 °C (typ) 1.65 ≤ 1.3×1.7 = 2.21, діод є в обох, корпус TO-247 = TO-247 | перед заміною звірте розпіновку й вимоги до драйвера за datasheet | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, б/в.
Чим замінити IRGP4266D?
Підбирайте заміну за datasheet: Vces не нижче 650 В, порівнянний Ic при Tc 100 °C, вбудований діод, корпус TO-247. З нашого каталогу за правилом аналогів проходить YGW75N65HP, дивіться таблицю аналогів.
Чим відрізняється версія IRGP4266D-EPbF?
За даними виробника, вона випускається в корпусі TO-247AD, а IRGP4266DPbF – у TO-247AC. Розпіновку й розміри звіряйте з datasheet.
Де застосовують цей IGBT?
У промислових приводах двигунів, джерелах безперебійного живлення, сонячних інверторах і зварювальному обладнанні.
Документація виробника: IRGP4266DPbF (International Rectifier).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
Схожі товари
IGBT-транзистор AUPS4067D оригінал демонтаж б/в ( AUPS4067D1 , AUPS4067D2 , AUPS4067D6-G , AUPS4067D6-H , AUPS4067D1-B , AUPS4067D2-B , AUPS4067D3-B , AUPS4067D2-C , AUPS4067D1-C , AUPS4067D4-G , AUIRGPS4067D1 , IRGPS4067D , IRGPS4067DPbF , GPS4067D ), Super-247
В наявності
| Параметр | Значення |
|---|---|
| Напруга Vces | 600 В |
| Струм колектора Ic (25 °C) | 240 А |
| Струм колектора Ic (100 °C) | 160 А |
| Напруга насичення Vce(sat) | 1,7 В тип. / 2,05 В макс. (Ic 120 А, Vge 15 В, Tj 25 °C) |
| Час відновлення діода trr | 360 нс (Tj 175 °C) |
| Розсіювана потужність Pd | 750 Вт (Tc 25 °C) |
| Максимальна температура переходу Tj | 175 °C |
| Корпус | Super-247 |
| Стан | Оригінал, демонтаж б/в |
IGBT-транзистор H40R1203 ( IHW40N120R3 ) , TO247
В наявності
| Параметр | Значення |
|---|---|
| Номер | IHW40N120R3 |
| Маркування | H40R1203 |
| Виробник | Infineon |
| Тип | IGBT-транзистор зі зворотно-провідним діодом |
| Напруга Vces | 1200 В |
| Струм Ic (25 °C) | 80 А |
| Струм Ic (100 °C) | 40 А |
| Vce(sat) | 1,55 В тип. (VGE = 15 В, IC = 40 А, Tvj = 25 °C) |
| Потужність Pd (25 °C) | 429 Вт |
| Вхідна ємність Cies | 2708 пФ |
| Макс. температура переходу | 175 °C |
| Корпус | TO-247 |
IGBT-транзистор IRGP20B60PD ( GP20B60PD ) оригінал демонтаж б/в , TO247
В наявності
| Параметр | Значення |
|---|---|
| Номер | IRGP20B60PD |
| Маркування | GP20B60PD |
| Виробник | Infineon (International Rectifier) |
| Тип | IGBT-транзистор NPT (WARP2) з діодом HEXFRED |
| Напруга Vces | 600 В |
| Струм Ic (25 °C) | 40 А |
| Струм Ic (100 °C) | 22 А |
| Vce(on) | 2,05 В тип. (IC = 13 А, VGE = 15 В, Tj = 25 °C) |
| Потужність Pd (25 °C) | 220 Вт |
| Вхідна ємність Cies | 1570 пФ (Vce 30 В, f 1 МГц) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
IGBT-транзистор NCE60TD60BT оригінал, TO247
В наявності
| Параметр | Значення |
|---|---|
| Виробник | Wuxi NCE Power |
| Тип | IGBT з антипаралельним діодом |
| Напруга Vces | 600 В |
| Струм Ic (25 °C) | 120 А |
| Струм Ic (100 °C) | 60 А |
| Потужність Pd (25 °C) | 316 Вт |
| Vce(sat) (тип., IC = 60 А, VGE = 15 В, 25 °C) | 1.7 В |
| Заряд затвора Qg | 262 нКл |
| Вхідна ємність Cies | 7018 пФ (Vce 25 В, f 1 МГц) |
| Vf діода (IF = 60 А, 25 °C) | 1.7 В |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
