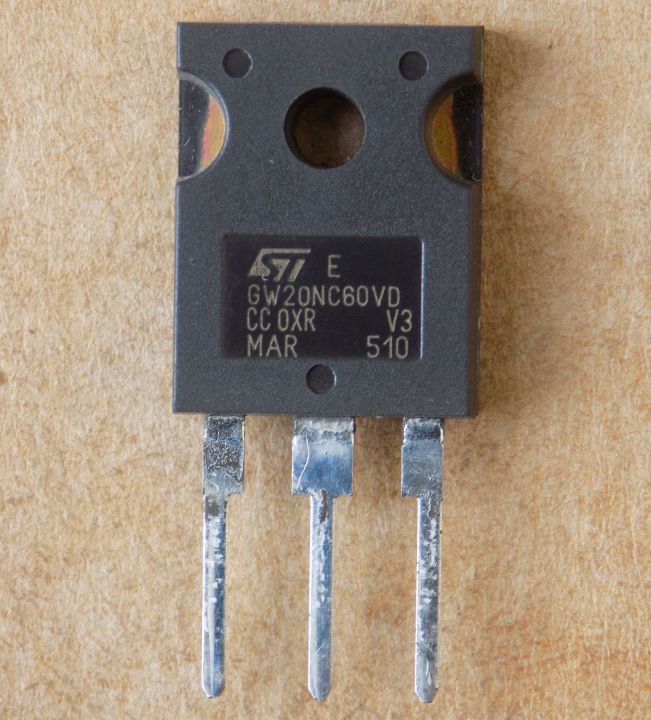

Транзистор GW20NC60VD ( STGW20NC60VD ) оригінал, TO247
235,00 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
GW20NC60VD (STGW20NC60VD) – IGBT-транзистор STMicroelectronics на 600 В у корпусі TO247 із вбудованим діодом. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 600 В (Vge = 0) |
| Струм колектора Ic | 60 А при 25 °C, 30 А при 100 °C |
| Напруга насичення Vce(sat) | 1.8 В типово, макс. 2,5 В (Vge 15 В, Ic 20 А, Tj 25 °C) |
| Заряд затвора Qg | 100 нКл типово (Vce 390 В, Ic 20 А, Vge 15 В) |
| Вхідна ємність Cies | 2200 пФ (Vce 25 В, f 1 МГц) |
| Вбудований діод | є, антипаралельний, надшвидкий |
| Потужність розсіювання Ptot | 200 Вт при TC 25 °C |
| Макс. температура переходу Tj | 150 °C |
| Корпус | TO-247 |
| Виробник | STMicroelectronics |
| Стан | Оригінал |
GW20NC60VD (STGW20NC60VD) – IGBT-транзистор STMicroelectronics у корпусі TO-247. Напруга колектор–емітер Vces – 600 В при Vge = 0. Струм колектора Ic – 60 А при 25 °C і 30 А при 100 °C (розрахунковий, за температурою корпусу). Напруга насичення Vce(sat) – 1.8 В типово (макс. 2,5 В) при Vge 15 В, Ic 20 А, Tj 25 °C. Заряд затвора Qg – 100 нКл типово при Vce 390 В, Ic 20 А, Vge 15 В. Вхідна ємність Cies типово 2200 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання Ptot – 200 Вт при TC 25 °C. У корпусі є антипаралельний надшвидкий діод з м'яким відновленням: Vf 2 В при If 20 А, Tj 25 °C. Виробник заявляє роботу на високій частоті до 50 кГц.
Оригінал, не демонтаж. Щоб підібрати заміну, порівняйте напругу Vces, струм Ic при 100 °C, Vce(sat), наявність вбудованого діода та корпус; заряд затвора впливає на драйвер. Відправка в день оплати або наступного дня, Нова Пошта, склад у Запоріжжі.
Де застосовують
- Високочастотні інвертори, ДБЖ (UPS), приводи двигунів
- SMPS та PFC у схемах з жорстким перемиканням і резонансних
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| RJH60F5 | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×30=24, Vce(sat) 25 °C(typ) 1.37 ≤ 1.3×1.8=2.34, діод є в обох, корпус TO-247 = TO-247 | демонтаж б/в; порівняйте заряд затвора і швидкість перемикання з datasheet | Купити |
| NCE40TD60BT | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×30=24, Vce(sat) 25 °C(typ) 1.7 ≤ 1.3×1.8=2.34, діод є в обох, корпус TO-247 = TO-247 | перевірте драйвер затвора і частоту перемикання | Купити |
| NCE60TD60BT | Vces 600 ≥ 600, Ic(100 °C) 60 ≥ 0.8×30=24, Vce(sat) 25 °C(typ) 1.7 ≤ 1.3×1.8=2.34, діод є в обох, корпус TO-247 = TO-247 | перевірте драйвер затвора і частоту перемикання | Купити |
| IRG4PC50UD | Vces 600 ≥ 600, Ic(100 °C) 27 ≥ 0.8×30=24, Vce(sat) 25 °C(typ) 1.65 ≤ 1.3×1.8=2.34, діод є в обох, корпус TO-247 = TO-247 | демонтаж б/в; у datasheet корпус позначено TO-247AC | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити GW20NC60VD?
Підбирайте IGBT на 600 В або вище, у корпусі TO-247, з вбудованим діодом і близьким струмом при 100 °C. У таблиці аналогів нижче є варіанти з нашого складу, але перевірте їх за datasheet для вашої схеми.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є у транзистора вбудований діод?
Так, антипаралельний надшвидкий діод з м'яким відновленням: Vf 2 В при If 20 А, Tj 25 °C, trr 44 нс при If 20 А, Vr 40 В, di/dt 100 А/мкс.
На якій частоті працює GW20NC60VD?
Виробник заявляє роботу на високій частоті до 50 кГц. Втрати вимкнення Eoff – 330 мкДж типово (макс. 450) при Vcc 390 В, Ic 20 А, Rg 3,3 Ом, Vge 15 В, Tj 25 °C.
Документація виробника: STGW20NC60VD Doc ID 9983 Rev 5 (STMicroelectronics).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
