Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

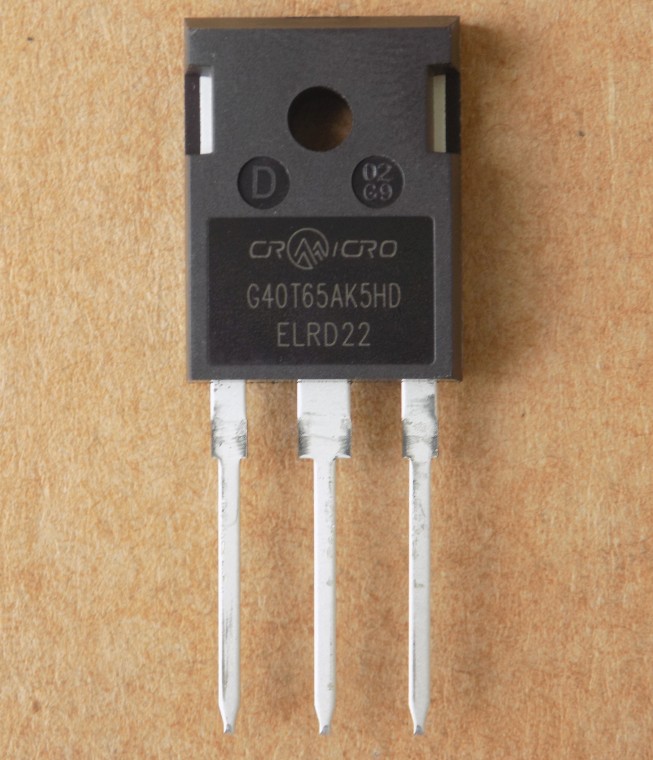

Транзистор G40T65AK5HD ( CRG40T65AK5HD ) оригінал, TO247
250,04 ₴
38 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
38 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
G40T65AK5HD (CRG40T65AK5HD) – IGBT-транзистор CRMICRO на 650 В з вбудованим діодом, у корпусі TO-247. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 650 В (Tj 25 °C) |
| Струм колектора Ic (25 °C) | 80 А |
| Струм колектора Ic (100 °C) | 40 А |
| Напруга насичення Vce(sat), типово | 1,65 В при Ic 40 А, Vge 15 В, Tc 25 °C |
| Заряд затвора Qg, типово | 97 нКл при Vce 520 В, Ic 40 А, Vge 15 В |
| Вхідна ємність Cies | 2805 пФ (Vce 30 В, f 1 МГц) |
| Вбудований діод | є, антипаралельний |
| Розсіювана потужність Pd | 250 Вт (Tc 25 °C) |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
G40T65AK5HD – IGBT-транзистор CRMICRO у корпусі TO-247, виконаний за технологією Field Stop. Напруга колектор–емітер Vces – 650 В при Tj 25 °C. Струм колектора Ic – 80 А при Tc 25 °C і 40 А при Tc 100 °C. Напруга насичення Vce(sat), типово – 1,65 В при Ic 40 А, Vge 15 В, Tc 25 °C (2,1 В при Tc 150 °C). Заряд затвора Qg, типово – 97 нКл при Vce 520 В, Ic 40 А, Vge 15 В. Вхідна ємність Cies типово 2805 пФ (Vce 30 В, f 1 МГц). Час спаду tf, типово – 44 нс при Vce 400 В, Ic 40 А, Rg 10 Ом, Vge 15 В, Tj 25 °C. Антипаралельний діод має Vf, типово 1,6 В при If 40 А і trr, типово 48 нс при If 40 А. Розсіювана потужність Pd – 250 Вт при Tc 25 °C, максимальна температура переходу Tj – 175 °C.
Оригінал, не демонтаж. Для заміни підбирайте IGBT у тому самому корпусі з Vces не нижче 650 В, струмом Ic при 100 °C не менше 40 А і вбудованим діодом. Виробник називає споріднений варіант CRG40T65AN5HD, він відрізняється корпусом.
Де застосовують
- ДБЖ (UPS)
- PFC
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×40 = 32, Vce(sat) 25 °C(typ) 1.65 ≤ 1.3×1.65 = 2.15, діод є в обох, корпус TO-247 | Заряд затвора може відрізнятися: перевірте драйвер. | Купити |
| IHW40N120R3 | Vces 1200 ≥ 650, Ic(100 °C) 40 ≥ 0.8×40 = 32, Vce(sat) 25 °C(typ) 1.55 ≤ 1.3×1.65 = 2.15, діод є в обох, корпус TO-247 | Інша структура ключа: перевірте драйвер і режим роботи. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити G40T65AK5HD?
У нашому каталозі є YGW75N65HP (650 В, Ic 75 А при 100 °C) і IHW40N120R3 (1200 В, Ic 40 А при 100 °C), обидва в корпусі TO-247 з вбудованим діодом. Виробник називає споріднений варіант CRG40T65AN5HD. Порівняйте datasheet перед заміною.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є в G40T65AK5HD вбудований діод?
Так, є антипаралельний діод: Vf, типово – 1,6 В при If 40 А, Tc 25 °C.
Чим відрізняються G40T65AK5HD і CRG40T65AK5HD?
Це одна й та сама деталь: CRG40T65AK5HD – повне позначення CRMICRO, G40T65AK5HD – маркування на корпусі.
Документація виробника: CRG40T65AK5HD (CRMICRO).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
