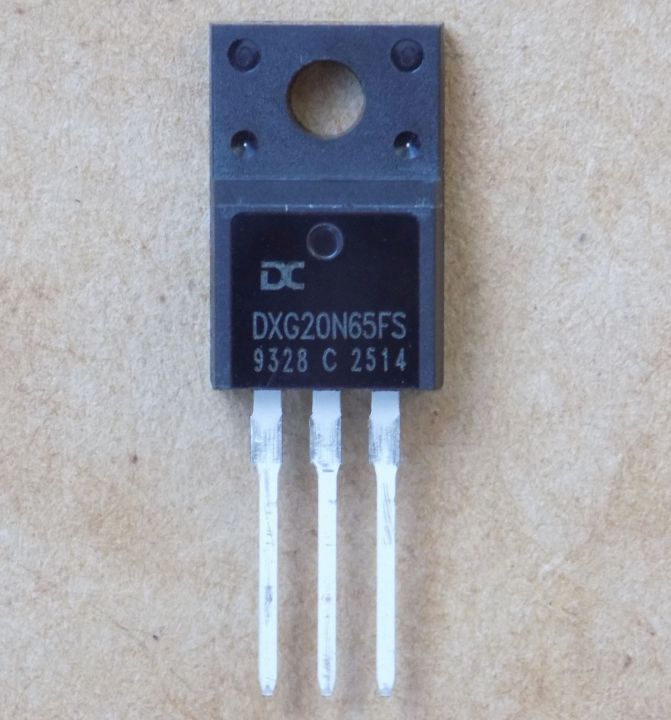

Транзистор DXG20N65FS оригінал ( заміна для DXG20N65FSEK , DXG20N65FSEU ), TO220F

DXG20N65FS – IGBT-транзистор (біполярний транзистор з ізольованим затвором) з вбудованим діодом у корпусі TO-220F. Точного даташиту на DXG20N65FS не знайшли, тому параметри наведено за даташитом найближчої схожої деталі DXG20N65FSEK (Daxin): напруга колектор–емітер Vces 650 В, струм колектора Ic 40 А при TC = 25 °C і 20 А при TC = 100 °C, імпульсний струм Icm 80 А. Напруга насичення Vce(sat) типово 1,80 В (VGE = 15 В, IC = 20 А), порогова напруга Vge(th) від 4,0 до 5,5 В, напруга затвор–емітер ±30 В. Заряд затвора Qg типово 60 нКл, вхідна ємність Cies типово 778 пФ. Стійкість до короткого замикання 10 мкс. Розсіювана потужність Pd 37 Вт (TC = 25 °C), тепловий опір перехід–корпус 3,6 °C/Вт, температура переходу від -55 до +150 °C. Діод: прямий струм 20 А при TC = 100 °C, пряма напруга типово 2,3 В при IF = 20 А, час відновлення trr типово 42 нс.

Деталь оригінальна, не демонтаж. За назвою товару DXG20N65FS – заміна для DXG20N65FSEK і DXG20N65FSEU. Заміну підбирайте за корпусом TO-220F і розпіновкою, з напругою не нижче 650 В, струмом не нижче 20 А при 100 °C і з вбудованим діодом. Відправляємо Новою Поштою по всій Україні в день оплати або наступного дня.

Де застосовують

• керування двигунами
• інвертори та силові ключі
