Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

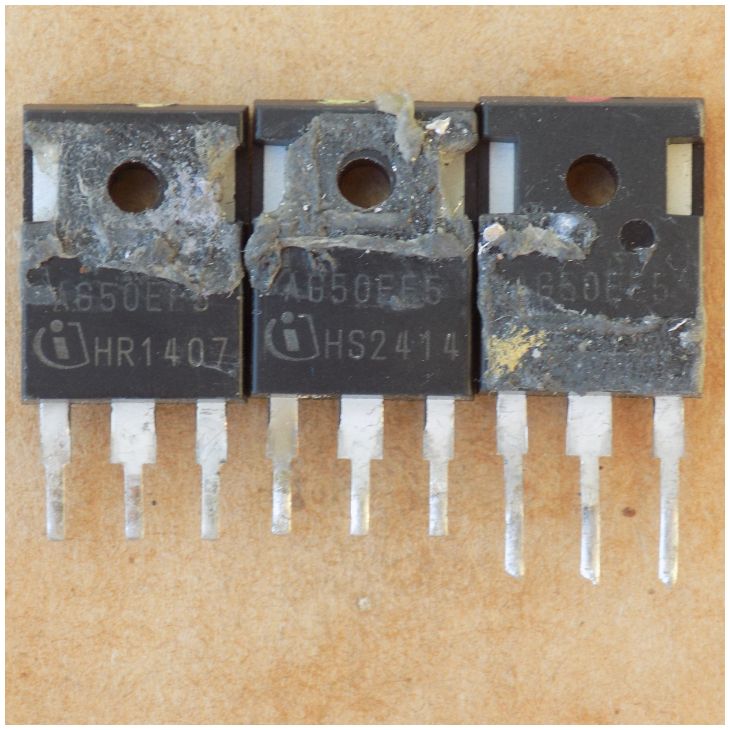

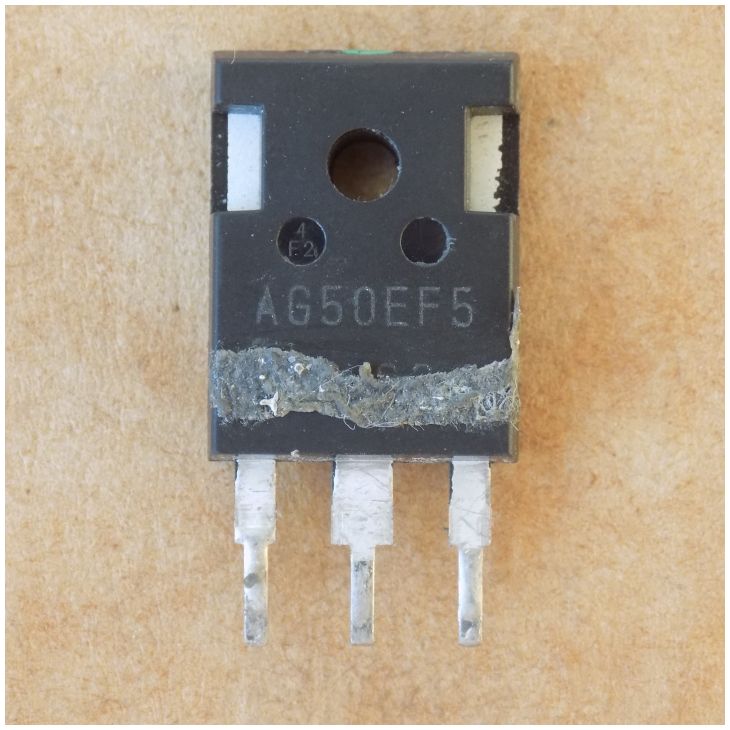

Транзистор AG50EF5 ( AIGW50N65F5 ) оригінал демонтаж б/в (заміна для G50EF5 , IGW50N65F5 ), TO247
258,50 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
AG50EF5 (AIGW50N65F5) – IGBT-транзистор Infineon на 650 В для зарядних пристроїв, DC/DC перетворювачів і PFC. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vce | 650 В (Tvj 25 °C) |
| Струм Ic | 80 А (Tc 25 °C, обмежено виводами); 53.5 А (Tc 100 °C) |
| Потужність Ptot | 270 Вт (Tc 25 °C); 136 Вт (Tc 100 °C) |
| Vce(sat) | 1.66 В typ (Vge 15 В, Ic 50 А, Tvj 25 °C) |
| Vge(th) | 4.0 В typ (Ic 0.40 мА, Vce = Vge) |
| Qg | 108 нКл typ (Vcc 520 В, Ic 50 А) |
| Вхідна ємність Cies | 2800 пФ |
| Tvj max | 175 °C |
| Корпус | TO-247 |
| Виробник | Infineon |
| Стан | Оригінал, демонтаж б/в |
AG50EF5 (AIGW50N65F5) – IGBT-транзистор Infineon серії TRENCHSTOP 5 F5, високошвидкісний, AEC-Q101, у корпусі PG-TO247-3. Напруга колектор–емітер Vce – 650 В при Tvj 25 °C. Струм колектора Ic – 80 А при Tc 25 °C (обмежено виводами) і 53.5 А при Tc 100 °C. Вхідна ємність Cies типово 2800 пФ. Потужність розсіювання Ptot – 270 Вт при Tc 25 °C і 136 Вт при Tc 100 °C. Напруга насичення Vce(sat) – 1.66 В (typ) при Vge 15 В, Ic 50 А, Tvj 25 °C; максимальна температура переходу – 175 °C. Цифри взято з документації AIGW50N65F5 (Infineon).
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. За назвою товару AG50EF5 може замінити G50EF5 та IGW50N65F5; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Якщо підбираєте іншу заміну, порівнюйте Vce, Ic при Tc 100 °C, Vce(sat) і корпус. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Зарядні пристрої (off-board, on-board)
- DC/DC перетворювачі
- Корекція коефіцієнта потужності (PFC)
Чим замінити AG50EF5?
За назвою товару AG50EF5 може замінити G50EF5 та IGW50N65F5. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Як підібрати заміну за параметрами?
Порівняйте напругу Vce (650 В при Tvj 25 °C), струм Ic при Tc 100 °C (53.5 А), Vce(sat) (1.66 В typ при Ic 50 А) і корпус PG-TO247-3. Значення порівнюйте при однакових умовах.
Чому струм 80 А, а не більше?
80 А при Tc 25 °C обмежено виводами (bondwire). При Tc 100 °C струм Ic складає 53.5 А.
Документація виробника: AIGW50N65F5 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
