| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

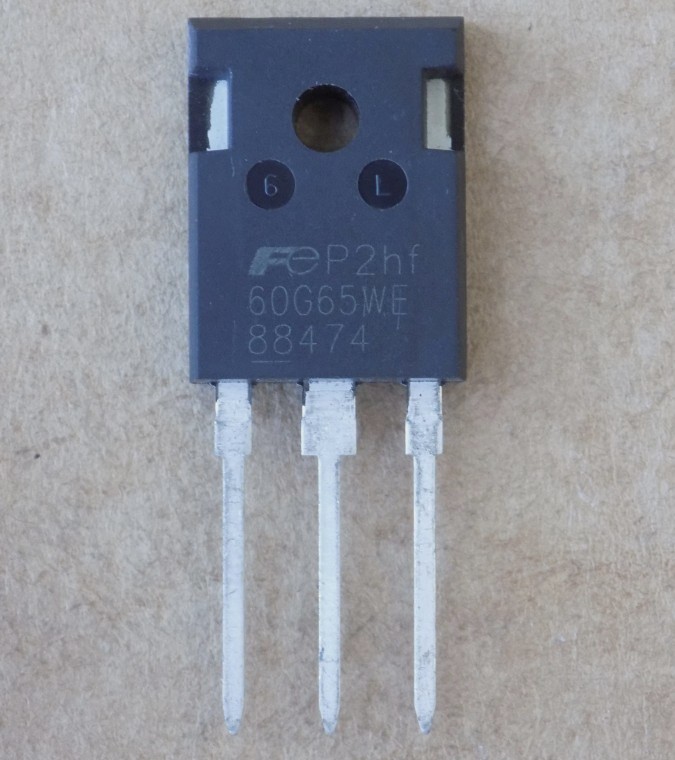

Транзистор 60G65WE ( FGW60N65WE ) оригінал ( заміна для 60G65WD , RGT60TS65D ), TO247
432,40 ₴
2 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
2 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
60G65WE (FGW60N65WE) – IGBT-транзистор Fuji Electric серії High-Speed W з вбудованим діодом. Оригінал, корпус TO-247.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Fuji Electric |
| Напруга колектор-емітер Vces | 650 В (Tj 25 °C) |
| Струм колектора Ic | 83 А (Tc 25 °C); 60 А (Tc 100 °C) |
| Імпульсний струм Icp | 240 А |
| Напруга насичення Vce(sat) | 1.80 В (typ, Ic 60 А, Vge 15 В, Tj 25 °C) |
| Потужність розсіювання Pd | 405 Вт (Tc 25 °C) |
| Заряд затвора Qg | 250 нКл (typ, Vcc 520 В, Ic 60 А, Vge 15 В) |
| Вхідна ємність Cies | 4300 пФ (Vce 25 В, f 1 МГц) |
| Вбудований діод | є |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
60G65WE (FGW60N65WE) – IGBT-транзистор Fuji Electric серії High-Speed W з вбудованим діодом. Напруга колектор-емітер Vces – 650 В при Tj 25 °C. Струм колектора Ic – 83 А при Tc 25 °C і 60 А при Tc 100 °C, імпульсний Icp – 240 А. Напруга насичення Vce(sat) – 1.80 В (typ, Ic 60 А, Vge 15 В, Tj 25 °C), максимум 2.20 В; при Tj 175 °C – 2.10 В. Порогова напруга Vge(th) – 3.0–5.0 В (Vce 20 В, Ic 60 мА). Заряд затвора Qg – 250 нКл (typ, Vcc 520 В, Ic 60 А, Vge 15 В). Вхідна ємність Cies типово 4300 пФ (Vce 25 В, f 1 МГц). Вбудований діод має Vf 2.5 В (typ, If 60 А, Tj 25 °C) і trr 120 нс (typ, Vcc 400 В, If 30 А, -dIf/dt 500 А/мкс, Tj 25 °C). Потужність розсіювання IGBT – 405 Вт при Tc 25 °C, максимальна температура переходу – 175 °C.
Це оригінальна деталь, не демонтаж. Згідно з назвою, 60G65WE може замінити 60G65WD і RGT60TS65D; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Параметри наведено за даташитом FGW60N65WE. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Джерела безперебійного живлення (UPS)
- Інвертори PV (сонячні)
- Інверторні зварювальні апарати
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| JT050N065WED | Vces 650 ≥ 650, Ic(100 °C) 50 ≥ 0.8×60, Vce(sat) 1.6 ≤ 1.3×1.8, діод є в обох, корпус TO-247 = TO-247 | Струм при Tc 100 °C нижчий, ніж у 60G65WE; перевірте запас за струмом. | Купити |
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×60, Vce(sat) 1.65 ≤ 1.3×1.8, діод є в обох, корпус TO-247 = TO-247 | Порівняйте швидкість перемикання з вашим драйвером. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити 60G65WE?
Підходить IGBT у корпусі TO-247 з вбудованим діодом, Vces не нижче 650 В і Ic при Tc 100 °C не менше 60 А. У нашому каталозі є JT050N065WED і YGW75N65HP. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Що може замінити 60G65WE?
За назвою товару, 60G65WE може замінити 60G65WD і RGT60TS65D. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Для чого призначена серія High-Speed W?
Серія має малі втрати, низькі викиди перемикання та стійкість RBSOA і SCSOA. Її застосовують в UPS, PV-інверторах і зварювальних апаратах.
Документація виробника: FGW60N65WE (Fuji Electric).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
