| Параметр | Значення |
|---|---|
| Корпус | TO-247 |

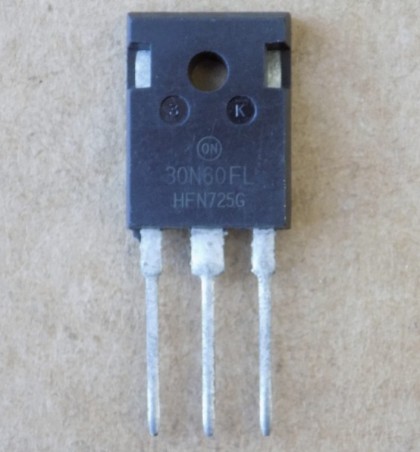

Транзистор 30N60FL ( NGTB30N60FLWG , 30N60FL2 , NGTB30N60FL2WG ), TO247
216,20 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
30N60FL (NGTB30N60FLWG) – IGBT-транзистор onsemi з антипаралельним діодом у корпусі TO-247. Підходить для сонячних інверторів і джерел безперебійного живлення.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Тип | IGBT з антипаралельним діодом |
| Корпус | TO-247 |
| Напруга колектор–емітер Vces | 600 В |
| Струм колектора Ic (TC 25 °C) | 60 А |
| Струм колектора Ic (TC 100 °C) | 30 А |
| Vce(sat) (VGE 15 В, IC 30 А, TJ 25 °C) | 1.65 В |
| Заряд затвора Qg | 170 нКл |
| Вхідна ємність Cies | 4200 пФ (Vce 20 В, f 1 МГц) |
| Потужність розсіювання Pd (TC 25 °C) | 250 Вт |
| Макс. температура переходу Tj | 150 °C |
30N60FL – IGBT-транзистор onsemi з антипаралельним діодом в одному корпусі TO-247. Повний номер за даташитом – NGTB30N60FLWG, у назві також 30N60FL2 та NGTB30N60FL2WG. Напруга колектор–емітер Vces – 600 В. Струм колектора Ic – 60 А при TC 25 °C і 30 А при TC 100 °C. Напруга насичення Vce(sat) – 1.65 В (VGE 15 В, IC 30 А, TJ 25 °C; typ.), при TJ 150 °C – 2.0 В. Заряд затвора Qg – 170 нКл (VCE 480 В, IC 30 А, VGE 15 В). Вхідна ємність Cies типово 4200 пФ (Vce 20 В, f 1 МГц). Потужність розсіювання – 250 Вт при TC 25 °C, максимальна температура переходу – 150 °C. Діод вбудований, з м’яким швидким відновленням: Vf 1.9 В (IF 30 А, TJ 25 °C), trr 72 нс (IF 30 А, VR 200 В, diF/dt 200 А/мкс).
Нова деталь, не демонтаж. Виробник зняв цей IGBT з виробництва, тому наявна деталь може бути вигідною для ремонту. Підбираючи заміну, дивіться на корпус TO-247, напругу не нижче 600 В і струм при 100 °C, а також порівняйте заряд затвора: від нього залежить навантаження на драйвер. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Сонячні інвертори
- Джерела безперебійного живлення (UPS)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| NCE40TD60BT | Vces 600 ≥ 600; Ic(100 °C) 40 ≥ 0.8×30; Vce(sat) 1.7 В (IC 40 А) ≤ 1.3×1.65; діод є; корпус TO-247 | перевірте заряд затвора і драйвер | Купити |
| RJH60F5 | Vces 600 ≥ 600; Ic(100 °C) 40 ≥ 0.8×30; Vce(sat) 1.37 В (IC 40 А) ≤ 1.3×1.65; діод є; корпус TO-247 | прямий спад діода вищий, ніж у 30N60FL; перевірте драйвер | Купити |
| 45N60S1 | Vces 600 ≥ 600; Ic(100 °C) 45 ≥ 0.8×30; Vce(sat) 2.00 В (IC 45 А) ≤ 1.3×1.65; діод є; корпус TO-247 | перевірте драйвер | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Чим замінити 30N60FL?
У каталозі є IGBT у корпусі TO-247 з тією ж напругою 600 В і не гіршим струмом при 100 °C: NCE40TD60BT, RJH60F5, 45N60S1. Порівняйте заряд затвора і діод зі своєю схемою.
Чи можна ставити 30N60FL2 замість 30N60FL?
Номер 30N60FL2 названо в назві товару як відповідник, але параметри в описі взято з даташиту NGTB30N60FLWG. Для іншої ревізії серії перевіряйте її даташит.
Як перевірити IGBT мультиметром?
У режимі прозвонки діода перевірте діод між колектором і емітером, а також відсутність пробою між затвором, колектором і емітером. Повну перевірку робіть у схемі під навантаженням.
Документація виробника: NGTB30N60FLWG (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
