Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |

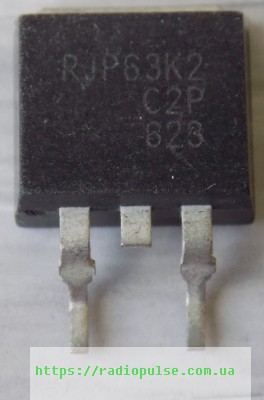

IGBT-транзистор RJP63K2 , D2PAK
37,13 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор RJP63K2 у корпусі D2PAK для високошвидкісного силового перемикання. Нова деталь.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Renesas Electronics |
| Тип | IGBT-транзистор (n-канал) |
| Напруга Vces | 630 В (Ta 25 °C) |
| Струм колектора Ic | 35 А (Ta 25 °C) |
| Імпульсний струм колектора | 200 А (PW не більше 10 мкс, шпаруватість не більше 1 %) |
| Напруга насичення Vce(sat) | 1.9 В тип., 2.4 В макс. (Ic 35 А, Vge 15 В, Ta 25 °C) |
| Напруга відсікання затвора Vge(off) | 2.5–5 В (Vce 10 В, Ic 1 мА) |
| Напруга затвор-емітер Vges | ±30 В |
| Заряд затвора Qg | 20 нКл тип. (Vge 15 В, Vce 300 В, Ic 35 А) |
| Час спаду tf | 200 нс тип. (Ic 35 А, Rl 8,5 Ом, Vge 15 В, Rg 5 Ом) |
| Макс. температура переходу Tj | 150 °C |
| Корпус | D2PAK |
RJP63K2 – n-канальний IGBT-транзистор Renesas Electronics у корпусі D2PAK для високошвидкісного силового перемикання. Напруга колектор-емітер Vces – 630 В (Ta 25 °C), струм колектора Ic – 35 А (Ta 25 °C), імпульсний струм – 200 А (PW не більше 10 мкс, шпаруватість не більше 1 %). Напруга насичення Vce(sat) типово 1.9 В, максимум 2.4 В (Ic 35 А, Vge 15 В, Ta 25 °C). Заряд затвора Qg типово 20 нКл (Vge 15 В, Vce 300 В, Ic 35 А), час спаду tf типово 200 нс. Максимальна температура переходу Tj – 150 °C. Параметри наведено за даташитом найближчої деталі RJP63K2DPP-M0 (Renesas Electronics): у ньому корпус TO-220FL, тому потужність розсіювання й тепловий опір для D2PAK тут не вказуємо.
Нова деталь, не демонтаж. Для заміни дивіться на Vces не нижче 630 В, Ic не менше 35 А при 25 °C, Vce(sat) близьке до 1.9 В, той самий корпус D2PAK і розпіновку. Про вбудований діод даташит нічого не говорить, тому наявність діода порівнюйте окремо. Запоріжжя, відправка Новою Поштою в день оплати або наступного дня.
Де застосовують
- Швидкісні силові ключі (High speed power switching)
Чим замінити RJP63K2?
Підбирайте IGBT з Vces не нижче 630 В, Ic не менше 35 А при 25 °C, близьким Vce(sat) і тим самим корпусом D2PAK. Взаємозамінність перевіряйте самостійно за datasheet.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Як перевірити IGBT RJP63K2?
Тестером перевірте відсутність пробою між виводами колектор-емітер і затвор-емітер, а потім перевірте відкриття ключа напругою на затворі в схемі з обмеженим струмом.
Чи збігаються параметри з корпусом D2PAK?
Цифри взято з даташиту RJP63K2DPP-M0, де корпус TO-220FL. Для D2PAK потужність розсіювання й тепловий опір не наводимо, звіряйте їх з документом на свою схему.
Найближчий datasheet: RJP63K2DPP-M0 (Renesas Electronics).
Точного даташиту не знайдено. Параметри взято з найближчого за назвою даташиту.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
