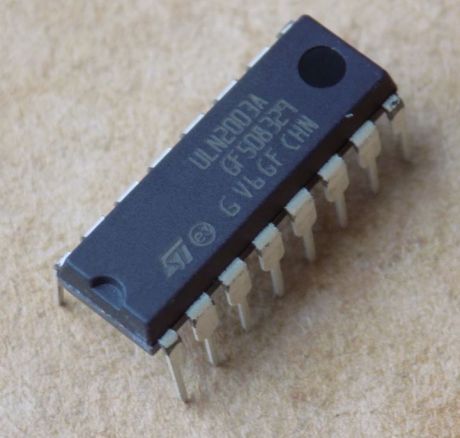

Мікросхема ULN2003AN оригінал ( заміна для ULN2003APG , ULN2003A , ULN2003 ), DIP16
37,60 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
ULN2003A – мікросхема зі збіркою 7 транзисторів Дарлінгтона для керування реле, двигунами й індикаторами. Оригінал, корпус DIP16.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Texas Instruments |
| Максимальна напруга колектор–емітер (вихід) | 50 В |
| Струм колектора одного каналу | 500 мА (Absolute Maximum Ratings) |
| Кількість каналів (пари Дарлінгтона NPN) | 7 шт |
| Захисні діоди на виходах | є, спільний катод, для індуктивних навантажень |
| Vce(sat), макс. | 1.1 В (Ii = 250 мкА, Ic = 100 мА, TA 25 °C); 1.3 В (Ii = 350 мкА, Ic = 200 мА); 1.6 В (Ii = 500 мкА, Ic = 350 мА) |
| Струм відсічки колектора Iсех, макс. | 50 мкА (Vce = 50 В, Ii = 0, TA 25 °C) |
| Пряма напруга захисного діода Vf, макс. | 2 В (If = 350 мА, TA 25 °C) |
| Температура переходу Tj (робоча) | -40…125 °C |
| Кількість виводів | 16 шт |
| Корпус | DIP16 |
| Вхідний резистор бази | 2.7 кОм (для входів TTL і 5 В CMOS) |
| Vi(on), макс. | 2.4 В (Vce = 2 В, Ic = 200 мА); 2.7 В (Ic = 250 мА); 3 В (Ic = 300 мА) |
| Стан | Оригінал |
ULN2003AN – мікросхема Texas Instruments: збірка з 7 пар Дарлінгтона NPN з відкритим колектором. Максимальна напруга на виході – 50 В, струм одного каналу – 500 мА (Absolute Maximum Ratings). На виходах стоять захисні діоди зі спільним катодом для індуктивних навантажень: пряма напруга діода до 2 В при If = 350 мА, TA 25 °C. Vce(sat) до 1.1 В при Ic = 100 мА і до 1.6 В при Ic = 350 мА (TA 25 °C). Вхідний резистор бази 2.7 кОм розрахований на входи TTL і 5 В CMOS. Робоча температура переходу – від -40 до 125 °C.
У магазині – оригінал у корпусі DIP16 (PDIP, у datasheet TI суфікс N), для монтажу в отвори. У назві товару вказано, що ULN2003AN може замінити ULN2003APG, ULN2003A і ULN2003. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Драйвери реле, молоткових механізмів, ламп
- Драйвери крокових і колекторних двигунів постійного струму
- Драйвери дисплеїв (LED і газорозрядних), лінійні драйвери, буфери логіки
Чим замінити ULN2003A?
У назві товару вказано, що ULN2003A може замінити ULN2003APG, ULN2003AN і ULN2003. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи підходить ULN2003A для входів 5 В?
Так, вхідний резистор бази 2.7 кОм розрахований на входи TTL і 5 В CMOS. Для входів CMOS з вищою напругою в серії призначена ULN2004.
Чи є захист від викидів індуктивного навантаження?
Так, на кожному виході є захисний діод зі спільним катодом для індуктивних навантажень, пряма напруга до 2 В при If = 350 мА, TA 25 °C.
Документація виробника: SLRS027T ULN200x, ULQ200x High-Voltage, High-Current Darlington Transistor Arrays.
Datasheet Texas Instruments SLRS027T (серія ULN200x) знайдено; параметри взято з нього.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
