Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |
| Стан | Оригінал |

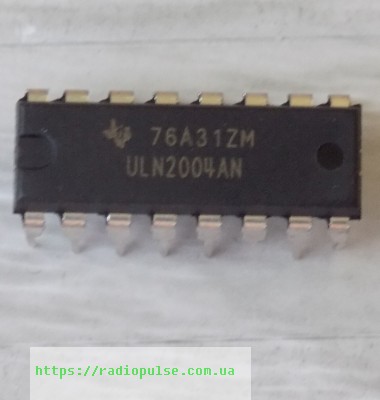

Мікросхема ULN2004A ( ULN2004APG , ULN2004AN ) оригінал, DIP16
56,40 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
ULN2004A – мікросхема, збірка з 7 транзисторів Дарлінгтона із захисними діодами, у корпусі DIP16. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | DIP16 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | Збірка транзисторів Дарлінгтона (NPN) із захисними діодами |
| Виробник | Texas Instruments |
| Кількість каналів | 7 шт. |
| Струм колектора одного каналу | 500 мА |
| Напруга колектор–емітер (макс.) | 50 В при TA 25 °C |
| Зворотна напруга захисного діода (макс.) | 50 В при TA 25 °C |
| Вхідна напруга (макс.) | 30 В відносно виводу E |
| Vce(sat) (макс.) | 1,1 В при TA 25 °C, II = 250 мкА, IC = 100 мА |
| Температура переходу (макс.) | 150 °C |
| Корпус | DIP16 |
| Стан | Оригінал |
ULN2004A (ULN2004APG, ULN2004AN) – високовольтна сильнострумова збірка з 7 NPN-пар Дарлінгтона із загальним катодом захисних діодів. Її використовують для комутації індуктивних навантажень. Номінальний струм колектора одного каналу – 500 мА, пари можна з'єднувати паралельно. Напруга колектор–емітер – до 50 В при TA 25 °C. Зворотна напруга захисного діода – до 50 В, струм діода – до 500 мА при TA 25 °C. Напруга насичення Vce(sat) – до 1,1 В при TA 25 °C, II = 250 мкА, IC = 100 мА. Вхід ULx2004A розрахований на логіку 6–15 В (CMOS) за даними сторінки виробника сімейства. Корпус – DIP16 (PDIP-16, суфікс N).
Стан: оригінал, не демонтаж. Щоб підібрати заміну, звіряйте корпус, розпіновку, кількість каналів, струм і напругу з документацією. За даними виробника, прямі заміни для цього ряду – ULN2003A та ULN2002A. Вхідна логіка в різних виконань ряду відрізняється, тому перед заміною порівняйте datasheet. Замовлення відправляємо з Запоріжжя Новою Поштою, відправка в день оплати або наступного дня.
Де застосовують
- Драйвери реле
- молоткові драйвери
- драйвери ламп
- драйвери дисплеїв (LED і газорозрядних)
- лінійні драйвери
- логічні буфери
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити ULN2004A?
За даними виробника, прямі заміни – ULN2003A і ULN2002A. Вхід ULx2004A розрахований на логіку 6–15 В (CMOS), тому перед заміною порівняйте вхідні параметри в datasheet.
Чи підходить для керування реле?
Так, драйвери реле – одне із застосувань за datasheet. Збірка має захисні діоди для індуктивних навантажень, зворотна напруга діода – до 50 В при TA 25 °C.
Який струм витримує один канал?
Номінальний струм одного каналу – 500 мА. Пари Дарлінгтона можна з'єднувати паралельно.
Документація виробника: SLRS027T – ULN2002A, ULN2003A, ULN2003AI, ULQ2003A, ULN2004A, ULQ2004A.
Незалежного другого джерела немає, параметри взято з datasheet виробника (TI); суфікс APG у ньому відсутній.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
