Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | eDIP-12 |
| Стан | Оригінал |

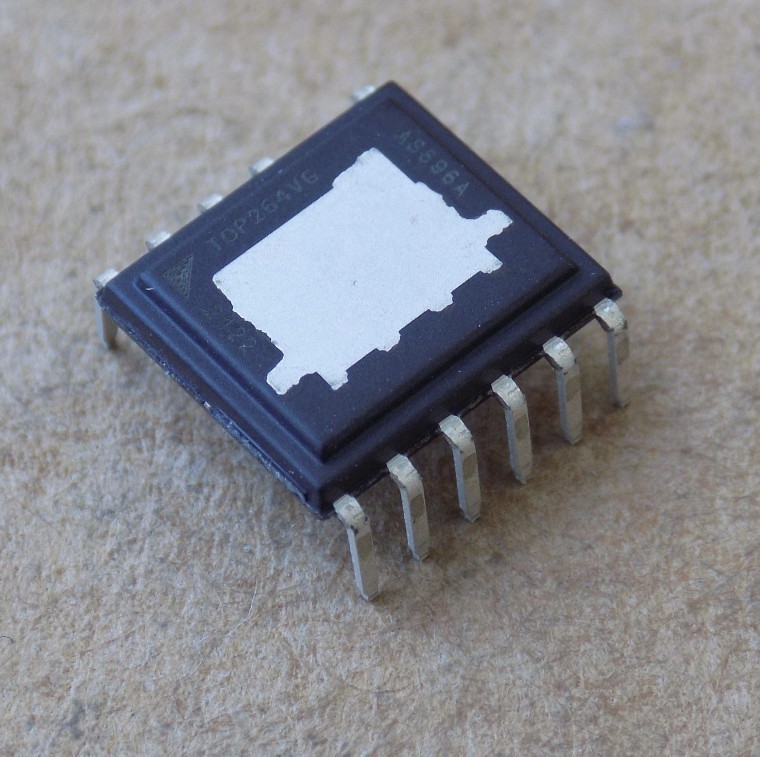

Мікросхема TOP264VG оригінал, eDIP-12
97,29 ₴
13 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
13 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
TOP264VG – оригінальний інтегрований ШІМ-перемикач TOPSwitch-JX з силовим MOSFET 725 В у корпусі eDIP-12 для імпульсних блоків живлення з мережі.
| Параметр | Значення |
|---|---|
| Корпус | eDIP-12 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Power Integrations |
| Корпус | eDIP-12 |
| Корпус (докладно) | eDIP-12 (V package, eDIP-12B) |
| Максимальна пікова напруга DRAIN | 725 В |
| Напруга пробою BVDSS | 725 В (мін.) при TJ = 25 °C |
| Струм обмеження ILIMIT | 1,30 А при TJ = 25 °C |
| RDS(ON) | 5,4 Ом (тип.) при ID = 150 мА, TJ = 25 °C |
| Частота перемикання | 132 кГц (FREQUENCY з’єднаний з SOURCE); 66 кГц (FREQUENCY з’єднаний з CONTROL) |
| Потужність в адаптері | 21 Вт (230 В AC ±15 %, мідна площа плати) |
| Стан | Оригінал |
TOP264VG – off-line ШІМ-перемикач сімейства TOPSwitch-JX виробника Power Integrations, оригінал. У корпусі eDIP-12 (V package) об'єднані ШІМ-контролер і силовий MOSFET з максимальною піковою напругою DRAIN 725 В (абсолютний максимум). BVDSS – не менше 725 В при TJ = 25 °C. Струм обмеження ILIMIT – 1,30 А при TJ = 25 °C, RDS(ON) – 5,4 Ом (тип.) при ID = 150 мА і TJ = 25 °C. Частота перемикання – 132 кГц, коли вивід FREQUENCY з'єднаний з SOURCE, і 66 кГц, коли він з'єднаний з CONTROL. За datasheet, на 230 В AC ±15 % і мідній площі плати мікросхема дає до 21 Вт в адаптері і до 34 Вт на відкритій рамі.
Оригінал, не демонтаж. Позиція одна, корпус eDIP-12. Якщо потрібна заміна, звіряйте корпус, розпіновку, напругу DRAIN і струм обмеження з datasheet: ці мікросхеми підбирають лише повною заміною pin-to-pin, за параметрами їх не підбирають. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Імпульсні блоки живлення з мережі на базі перемикача TOPSwitch-JX з енергозберігаючим режимом EcoSmart
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити TOP264VG?
Заміну підбирають лише повною сумісністю pin-to-pin з тим самим корпусом eDIP-12. Порівнюйте напругу DRAIN, струм обмеження і частоту перемикання за datasheet.
Яку потужність дає TOP264VG?
За datasheet, на 230 В AC ±15 % і мідній площі плати – до 21 Вт в адаптері і до 34 Вт на відкритій рамі.
Які частоти перемикання підтримує TOP264VG?
132 кГц, коли вивід FREQUENCY з'єднаний з SOURCE, і 66 кГц, коли він з'єднаний з CONTROL (TJ = 25 °C).
Документація виробника: TOP264-271 TOPSwitch-JX Family, Rev. F 05/15.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
