Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |

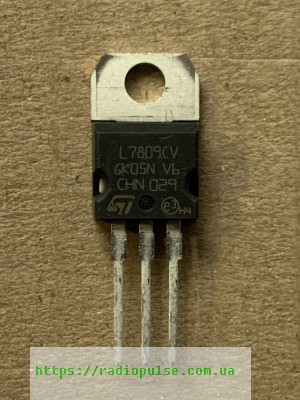

Мікросхема L7809CV
23,50 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
L7809CV – трививідний лінійний стабілізатор додатної напруги 9,0 В, вихідний струм до 1,2 А, корпус TO-220.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Вихідна напруга | 9,0 В (Tj 25 °C, Io 500 мА, Vi 15 В) |
| Вихідний струм (макс.) | 1,2 А |
| Вхідна напруга (макс.) | 35 В (Ta 25 °C) |
| Струм спокою | 5 мА (Tj 25 °C) |
| Падіння напруги Vd | 2 В (Io 1 А, Tj 25 °C) |
| Корпус | TO-220 |
| Робоча температура | 0…125 °C |
L7809CV – інтегральний лінійний стабілізатор напруги у корпусі TO-220: 1 – вхід, 2 – земля, 3 – вихід. Вихідна напруга 9,0 В (мін. 8,65, макс. 9,35) при Tj 25 °C, Io 500 мА, Vi 15 В. У всьому діапазоні струмів 5 мА–1,2 А і вхідних напруг 11,5–24 В вона лежить у межах 8,6–9,4 В. Максимальний вихідний струм – 1,2 А, максимальна вхідна напруга – 35 В (Ta 25 °C). Струм спокою – 5 мА (Tj 25 °C), падіння напруги між входом і виходом – 2 В при Io 1 А, Tj 25 °C. Придушення пульсацій: 56 дБ мін., 71 дБ тип. (f 120 Гц). Робоча температура – 0…125 °C. Параметри наведено за даташитом L7809CV (Minos).
Вхідна напруга має бути вищою за вихідну щонайменше на 2 В при струмі 1 А, інакше стабілізація пропаде. Щоб підібрати заміну, звіряйте вихідну напругу 9,0 В, струм до 1,2 А, корпус TO-220 і порядок виводів: вхід, земля, вихід. Деталь у наявності у Запоріжжі, відправляємо Новою Поштою в день оплати або наступного дня.
Чим замінити L7809CV?
Потрібен стабілізатор на 9,0 В з вихідним струмом від 1,2 А у корпусі TO-220 і тим самим порядком виводів: вхід, земля, вихід. Взаємозамінність перевіряйте самостійно за datasheet.
Як перевірити L7809CV?
Подайте на вхід напругу вищу за 9,0 В щонайменше на 2 В і виміряйте напругу на виході: при Io 500 мА і Tj 25 °C вона має бути в межах від 8,65 до 9,35 В.
Яка максимальна вхідна напруга L7809CV?
35 В (абсолютний максимум, Ta 25 °C).
Який струм віддає L7809CV?
Максимальний вихідний струм – 1,2 А. Піковий – 2,2 А при Tj 25 °C.
Документація виробника: L7809CV (Minos).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
