Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |

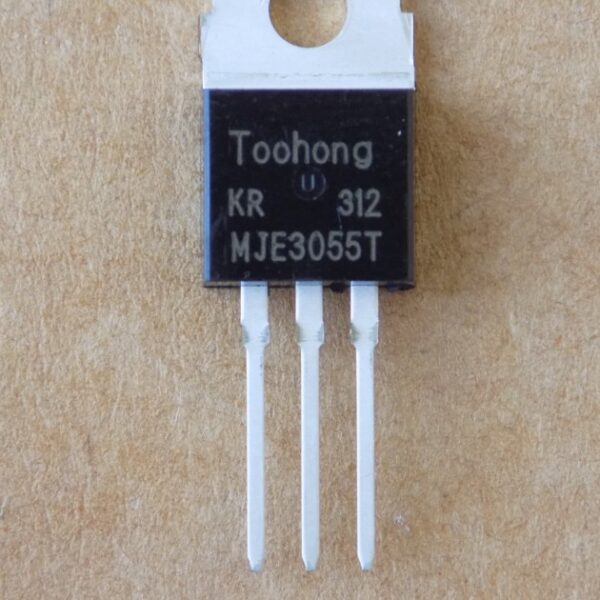

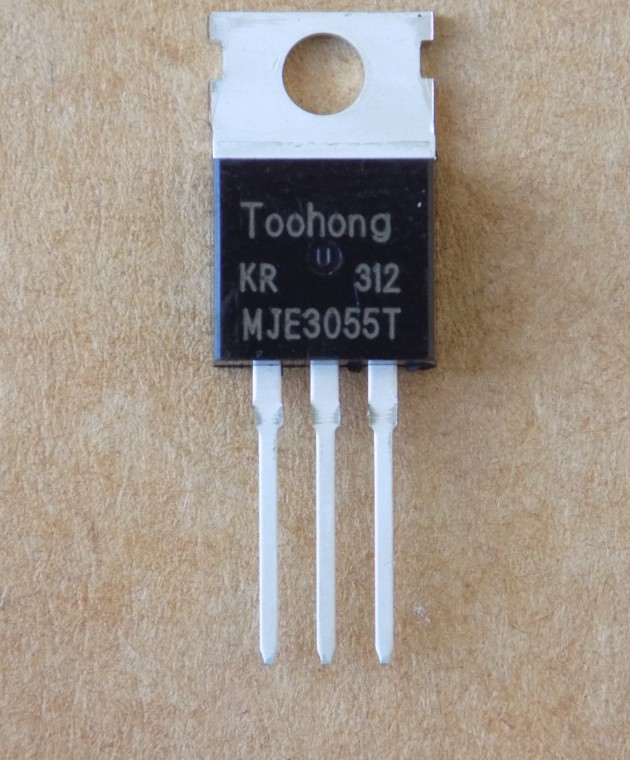

Транзистор MJE3055T , TO220
42,30 ₴
5 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
5 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
MJE3055T – біполярний NPN-транзистор у корпусі TO-220 для схем загального призначення та ключових схем.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Виробник | onsemi |
| Корпус | TO-220 |
| Напруга колектор-база VCBO | 70 В |
| Напруга колектор-емітер VCEO | 60 В |
| Напруга емітер-база VEBO | 5 В |
| Струм колектора IC | 10 А (TC = 25 °C) |
| Струм бази IB | 6 А |
| Потужність розсіювання PC | 75 Вт (TC = 25 °C) |
| hFE (VCE = 4 В, IC = 4 А) | 20–100 |
| hFE мін. (VCE = 4 В, IC = 10 А) | 5 |
| VCE(sat) макс. (IC = 4 А, IB = 0.4 А) | 1.1 В |
| VBE(on) макс. (VCE = 4 В, IC = 4 А) | 1.8 В |
| fT мін. (VCE = 10 В, IC = 500 мА) | 2 МГц |
| Температура переходу TJ / зберігання | 150 / -55…150 °C |
MJE3055T – біполярний NPN-транзистор виробника onsemi (раніше Fairchild) у корпусі TO-220. Напруга колектор-база VCBO – 70 В, колектор-емітер VCEO – 60 В, емітер-база VEBO – 5 В. Постійний струм колектора IC – 10 А при TC = 25 °C, струм бази IB – 6 А. Потужність розсіювання PC – 75 Вт при TC = 25 °C. Коефіцієнт підсилення hFE: 20–100 при VCE = 4 В, IC = 4 А; мінімум 5 при VCE = 4 В, IC = 10 А. Напруга насичення VCE(sat) не більше 1.1 В при IC = 4 А, IB = 0.4 А. Гранична частота fT – від 2 МГц при VCE = 10 В, IC = 500 мА.
Виводи: 1 – база, 2 – колектор, 3 – емітер. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня. Підбираючи заміну, порівнюйте тип NPN, напругу VCEO, струм IC, потужність PC, hFE і розпіновку корпусу. Гранична частота fT невисока, тому для високочастотних схем цей транзистор не призначений.
Де застосовують
- Загального призначення та ключові схеми.
Чим замінити MJE3055T?
Потрібен NPN-транзистор у TO-220 з тією ж розпіновкою (1 база, 2 колектор, 3 емітер), не гірший за VCEO 60 В, IC 10 А і PC 75 Вт. Перевіряйте також hFE і порівняйте datasheet.
Яка розпіновка MJE3055T?
Вивід 1 – база, 2 – колектор, 3 – емітер.
Чи підходить MJE3055T для високочастотних схем?
Гранична частота fT – від 2 МГц при VCE = 10 В, IC = 500 мА, тому для високочастотних схем він не призначений.
Який струм витримує MJE3055T?
Постійний струм колектора IC – 10 А при TC = 25 °C. Потужність розсіювання PC – 75 Вт при TC = 25 °C, тому за великого струму потрібен радіатор.
Документація виробника: MJE3055T, Rev. A1 (Fairchild, тепер onsemi).
Параметри наведено за datasheet виробника (Fairchild, тепер onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
