Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-16 |
| Стан | Оригінал |

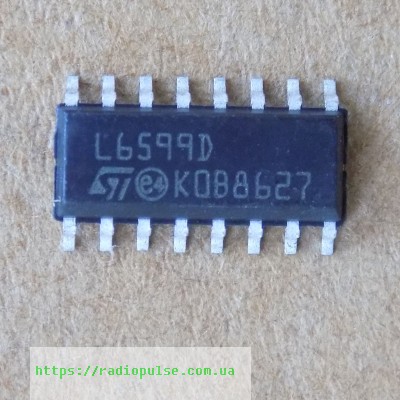

Мікросхема L6599D оригінал, so-16
74,26 ₴
10 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
10 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
L6599D – оригінальна мікросхема, високовольтний резонансний контролер для керування напівмостом, корпус SO-16.
| Параметр | Значення |
|---|---|
| Корпус | SO-16 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Призначення | високовольтний резонансний контролер, керування напівмостом зі змінною частотою та 50 % заповненням |
| Виробник | STMicroelectronics |
| Робоча частота (макс.) | 500 кГц |
| Напруга живлення Vcc (робоча) | 8,85–16 В (після увімкнення) |
| Поріг увімкнення Vcc(ON) | 10,7 В (Vcc зростає; 10–11,4) |
| Поріг вимкнення Vcc(OFF) | 8,15 В (Vcc спадає; 7,45–8,85) |
| Струм старту | 250 мкА (до увімкнення, макс.) |
| Мертвий час | 0,3 мкс (між HVG і LVG; 0,2–0,4) |
| Робоча температура переходу | -40…150 °C |
| Корпус | SO-16 |
| Стан | Оригінал |
L6599D – високовольтний резонансний контролер виробництва STMicroelectronics. Він керує напівмостом зі змінною частотою та 50 % заповненням на виходах HVG і LVG (48–52). Робоча частота – до 500 кГц. Напруга живлення Vcc після увімкнення – 8,85–16 В, поріг увімкнення Vcc(ON) – 10,7 В при зростанні напруги, поріг вимкнення Vcc(OFF) – 8,15 В при спаданні. Струм старту до увімкнення – не більше 250 мкА. Драйвери затворів верхнього і нижнього плеча дають не менше 0,3 А як джерело та 0,8 А як стік. Мертвий час між HVG і LVG – 0,3 мкс. Робоча температура переходу – від -40 до 150 °C. Корпус SO-16 (SO-16N), 16 виводів.
Позиція – оригінал, не копія. Щоб підібрати заміну, дивіться на повний збіг по виводах: контролер потрібен у такому самому корпусі SO-16 з тією самою розпіновкою. За даними виробника, прямі заміни – L6599N та L6599DTR; перед встановленням звірте їх з даташитом. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- LCD і PDP телевізори
- настільні ПК, сервери початкового рівня
- телеком SMPS
- AC-DC адаптери, SMPS з відкритим каркасом
Чим замінити L6599D?
За даними виробника, прямі заміни – L6599N та L6599DTR. Перевіряйте корпус і розпіновку за даташитом.
Для яких пристроїв використовують L6599D?
Для джерел живлення з резонансним напівмостом: LCD і PDP телевізори, настільні ПК, сервери початкового рівня, телеком SMPS, AC-DC адаптери.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який максимум частоти і яка напруга живлення?
Робоча частота – до 500 кГц. Vcc після увімкнення – 8,85–16 В; Vcc(ON) 10,7 В при зростанні напруги, Vcc(OFF) 8,15 В при спаданні.
Документація виробника: L6599 (STMicroelectronics), Rev 3.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
