Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |

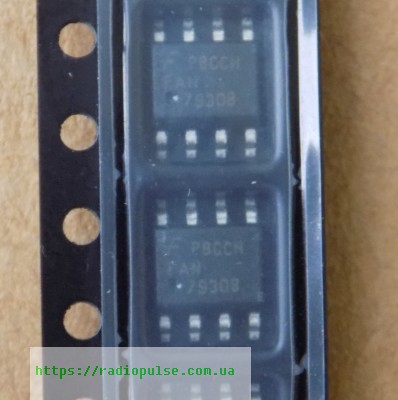

Мікросхема FAN7930B ( FAN7930BG , FL7930BG ) , so-8
40,42 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FAN7930B (FAN7930BG, FL7930BG) – контролер активної корекції коефіцієнта потужності (PFC) onsemi для boost-перетворювачів у корпусі SO-8.
| Параметр | Значення |
|---|---|
| Корпус | SO-8 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi |
| Тип | PFC-контролер критичного режиму (CRM) |
| Корпус | SO-8 |
| Поріг вмикання VCC | 12 В (11–13 В), VCC зростає |
| Поріг вимикання VCC | 8,5 В (7,5–9,5 В), VCC спадає |
| Рекомендована напруга живлення | 13–20 В |
| Робочий струм споживання | 1,5 мА тип., 3,0 мА макс., 50 кГц, CI = 1 нФ |
| Піковий струм затвора | +500 / -800 мА |
| Поріг OVP на вході INV | 2,675 В (2,620–2,730 В), TA = 25 °C |
| Макс. температура переходу | 150 °C |
FAN7930B (також FAN7930BG, FL7930BG) – контролер активної корекції коефіцієнта потужності (PFC) onsemi для boost-перетворювачів, що працюють у режимі критичної провідності (CRM). Корпус – SOIC8 (8-Pin SOP). Поріг вмикання за VCC – 12 В (11–13 В) при зростанні напруги, поріг вимикання – 8,5 В (7,5–9,5 В) при спаданні, гістерезис UVLO – 3,5 В. Рекомендована напруга живлення – 13–20 В. Робочий струм споживання – 1,5 мА типово, 3,0 мА максимум при 50 кГц, CI = 1 нФ. Піковий струм затвора виходу OUT – +500 / -800 мА. Поріг OVP на вході INV – 2,675 В (2,620–2,730 В) при TA = 25 °C; окремий вивід OVP є у версії B, його поріг – 2,845 В (2,740–2,960 В). Контролер вимикається, коли напруга на виводі INV нижче 0,45 В. Максимальна температура переходу – 150 °C.
У версії B є окремий вивід OVP, тому при заміні звіряйте літеру в кінці номера і розпіновку за datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Адаптери
- Баласти
- LCD/CRT-телевізори
- Імпульсні джерела живлення (SMPS)
Для чого потрібен FAN7930B?
Це PFC-контролер критичного режиму (CRM) для boost-перетворювачів: адаптерів, баластів, LCD/CRT-телевізорів і імпульсних джерел живлення.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Що таке окремий вивід OVP у FAN7930B?
У версії B є окремий вивід OVP з порогом 2,845 В (2,740–2,960 В) при TA = 25 °C. Перед заміною порівняйте розпіновку за datasheet.
Чим замінити FAN7930B?
Виробник заміни не називає. Назви FAN7930BG і FL7930BG у назві товару – позначення цієї ж мікросхеми. Іншу заміну підбирайте за datasheet.
Документація виробника: FAN7930B Critical Conduction Mode PFC Controller, Rev. 3.
Параметри наведено за datasheet виробника onsemi, FAN7930B Rev. 3.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
