Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

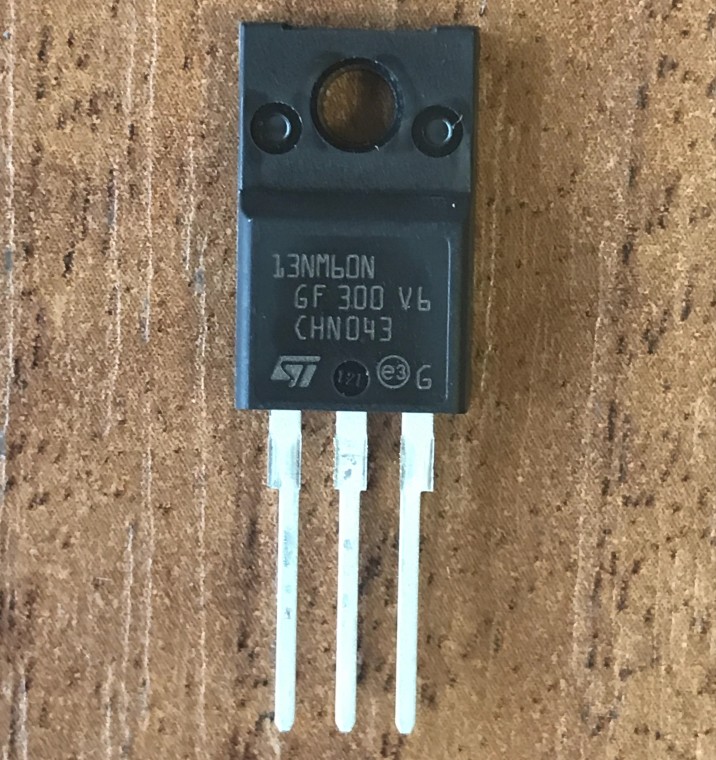

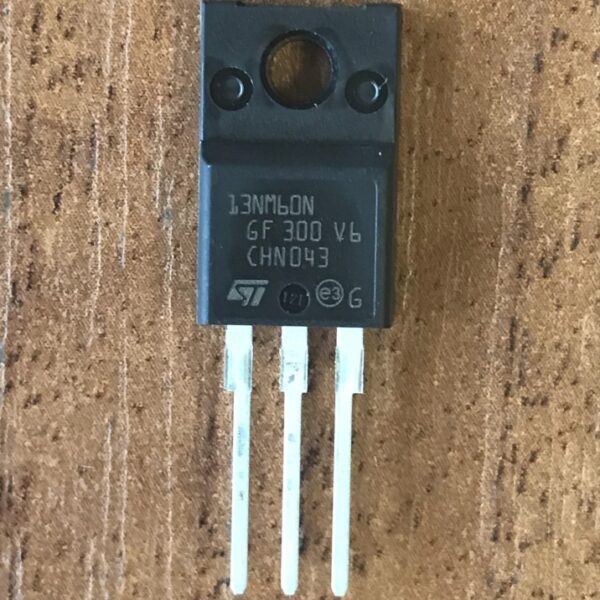

Транзистор ST13NM60N ( STF13NM60N , 13NM60N ) оригінал, TO220F
91,65 ₴
17 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
17 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
ST13NM60N (STF13NM60N) – N-канальний польовий транзистор STMicroelectronics на 600 В в ізольованому корпусі TO220F, оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Тип | N-канальний MOSFET, MDmesh II |
| Напруга Vds | 600 В (VGS = 0) |
| Струм Id | 11 А (TC = 25 °C); 6,93 А (TC = 100 °C) |
| Rds(on) | 0,28 Ом тип., 0,36 Ом макс. (VGS = 10 В, ID = 5,5 А) |
| Порогова напруга Vgs(th) | 2 В мін., 3 В тип., 4 В макс. (VDS = VGS, ID = 250 мкА) |
| Напруга Vgs | ±25 В (абсолютний максимум) |
| Заряд затвора Qg | 27 нКл (VDD = 480 В, ID = 11 А, VGS = 10 В) |
| Вхідна ємність Ciss | 790 пФ (Vds 50 В, f 1 МГц) |
| Потужність Ptot | 44 Вт (TC = 25 °C) |
| Макс. температура переходу | 150 °C |
| Ізоляція Viso | 2500 В RMS |
| Корпус | TO-220F |
| Стан | Оригінал |
ST13NM60N (також STF13NM60N, 13NM60N) – N-канальний польовий транзистор STMicroelectronics за технологією MDmesh II у корпусі TO-220FP (TO220F). Стан – оригінал. Напруга стік-витік Vds – 600 В при VGS = 0. Струм стоку Id – 11 А при TC = 25 °C (обмежено максимальною температурою переходу) і 6,93 А при TC = 100 °C. Опір відкритого каналу Rds(on) – 0,28 Ом типово і 0,36 Ом максимально при VGS = 10 В, ID = 5,5 А. Заряд затвора Qg – 27 нКл при VDD = 480 В, ID = 11 А, VGS = 10 В. Вхідна ємність Ciss типово 790 пФ (Vds 50 В, f 1 МГц). Розсіювана потужність – 44 Вт при TC = 25 °C, максимальна температура переходу – 150 °C. Корпус ізольований: 2500 В RMS від виводів до радіатора (t = 1 с, TC = 25 °C).
При підборі заміни зберігайте канал N і корпус TO-220FP, а напругу, струм і Rds(on) беріть не гіршими. У документі виробника цей тип також наведено в інших корпусах (STP13NM60N, STI13NM60N, STU13NM60N, STW13NM60N), але корпус має збігатися з вашою платою.
Де застосовують
- Імпульсні перетворювачі та ключові схеми
Чим замінити ST13NM60N?
Підійде N-канальний транзистор у корпусі TO-220FP з Vds не нижче 600 В і Rds(on) не гіршим за 0,36 Ом при VGS = 10 В. За документом виробника, цей тип є також у корпусах STP13NM60N, STI13NM60N, STU13NM60N, STW13NM60N, але корпус має підходити до вашої плати.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чому в характеристиках 11 А, а при 100 °C менше?
11 А – струм стоку при TC = 25 °C, обмежений максимальною температурою переходу. При TC = 100 °C струм становить 6,93 А.
Чи ізольований корпус від радіатора?
Так, корпус TO-220FP ізольований: 2500 В RMS від усіх виводів до радіатора (t = 1 с, TC = 25 °C).
Документація виробника: STB13NM60N, STF13NM60N, STI13NM60N, STP13NM60N, STU13NM60N, STW13NM60N; Doc ID 15420 Rev 5.
Параметри наведено за datasheet виробника STMicroelectronics, Doc ID 15420 Rev 5, листопад 2012.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
