Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

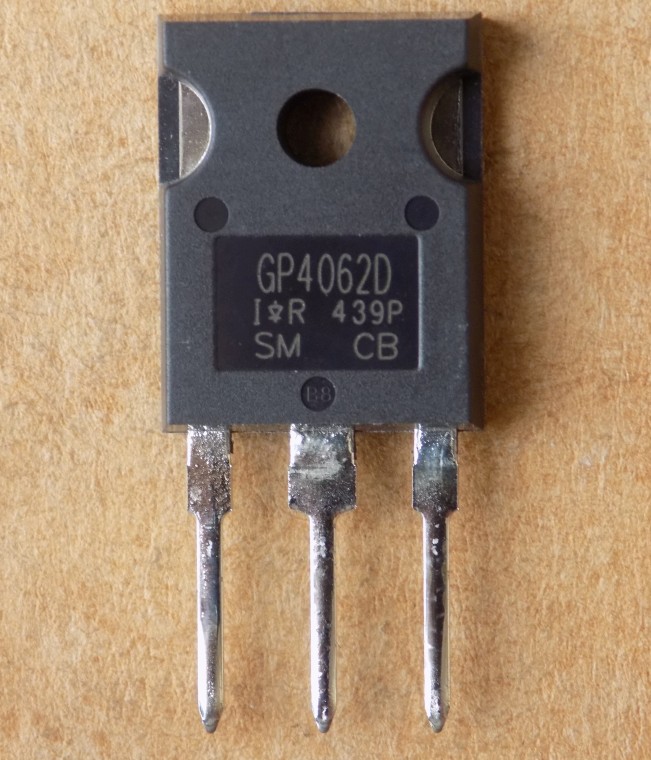

IGBT-транзистор IRGP4062D ( GP4062D ) оригінал (заміна для AUGP4062D , AUIRGP4062D ) , TO247
235,00 ₴
12 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
12 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRGP4062D (GP4062D) – оригінальний IGBT-транзистор Infineon (International Rectifier) із вбудованим діодом у корпусі TO-247. Використовується в інверторах та перетворювачах.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Номер | IRGP4062D |
| Маркування | GP4062D |
| Виробник | Infineon (International Rectifier) |
| Тип | IGBT n-канал із діодом |
| Напруга Vces | 600 В |
| Струм Ic (Tc 25 °C) | 48 А |
| Струм Ic (Tc 100 °C) | 24 А |
| Vce(on) | 1,60 В тип. (Ic 24 А, VGE 15 В, Tj 25 °C) |
| Потужність Pd (Tc 25 °C) | 250 Вт |
| Вхідна ємність Cies | 1490 пФ (Vce 30 В, f 1 МГц) |
| Макс. температура переходу | 175 °C |
| Корпус | TO-247 |
| Стан | Оригінал |
IRGP4062D (маркування GP4062D) – n-канальний IGBT-транзистор Infineon (International Rectifier) з вбудованим ультрашвидким діодом із м'яким відновленням, корпус TO-247AC. Напруга колектор–емітер Vces – 600 В (VGE = 0 В). Струм колектора Ic – 48 А при Tc 25 °C і 24 А при Tc 100 °C. Напруга насичення Vce(on) – 1,60 В типово, 1,95 В макс. (Ic 24 А, VGE 15 В, Tj 25 °C), при Tj 175 °C – 2,04 В типово. Потужність розсіювання Pd – 250 Вт при Tc 25 °C і 125 Вт при Tc 100 °C, максимальна температура переходу – 175 °C. Заряд затвора Qg – 50 нКл типово (Ic 24 А, VGE 15 В, Vcc 400 В). Вхідна ємність Cies типово 1490 пФ (Vce 30 В, f 1 МГц).
Це оригінал, не демонтаж. За назвою товару IRGP4062D може замінити AUGP4062D та AUIRGP4062D; зворотна заміна не завжди можлива. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Якщо підбираєте заміну самі, порівнюйте Vces, Ic при 100 °C, Vce(on) за однакових умов, наявність діода та корпус. Виробник називає також варіанти IRGB4062DPbF та IRGP4062D-EPbF. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Інвертори та перетворювачі
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IRG4PC50UD | Vces 600 ≥ 600, Ic(100 °C) 27 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 1.65 ≤ 1.3×1.6=2.08, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
| K20T60 | Vces 600 ≥ 600, Ic(100 °C) 20 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 1.5 ≤ 1.3×1.6=2.08, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
| NCE40TD60BT | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 1.7 ≤ 1.3×1.6=2.08, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
| RJH60F5 | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 1.37 ≤ 1.3×1.6=2.08, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
| IRGP4068D-E | Vces 600 ≥ 600, Ic(100 °C) 48 ≥ 0.8×24=19.2, Vce(sat) 25 °C(typ) 1.65 ≤ 1.3×1.6=2.08, діод є в обох, корпус TO-247 = TO-247 | Порівняйте Qg і швидкість комутації за datasheet: перевірте драйвер. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити IRGP4062D?
Підбирайте IGBT у корпусі TO-247 із вбудованим діодом, Vces не нижче 600 В і струмом при Tc 100 °C не менше 24 А. Варіанти зі складу – у таблиці аналогів на сторінці. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є в IRGP4062D вбудований діод?
Так, у корпусі є ультрашвидкий діод із м'яким відновленням: Vf 1,80 В типово при If 24 А, trr 89 нс (Vcc 400 В, If 24 А).
Що означають GP4062D, AUGP4062D та AUIRGP4062D?
GP4062D – маркування на корпусі IRGP4062D. За назвою товару, IRGP4062D може замінити AUGP4062D та AUIRGP4062D; зворотна заміна не завжди можлива. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Документація виробника: IRGP4062DPBF (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
