Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

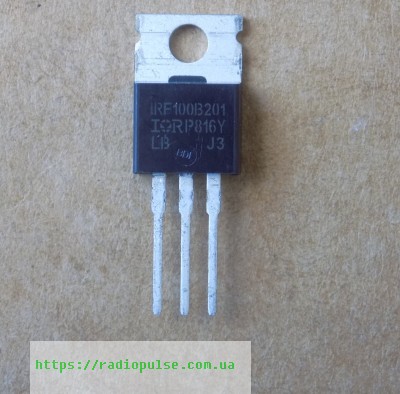

Транзистор IRF100B201 ( F100B201 ) оригінал, TO220
164,50 ₴
52 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
52 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRF100B201 (F100B201) – N-канальний польовий транзистор Infineon серії StrongIRFET у корпусі TO-220AB. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET N-канал |
| Виробник | Infineon (International Rectifier), серія StrongIRFET |
| Корпус | TO-220 |
| Напруга Vds | 100 В |
| Струм Id (Tc = 25 °C, VGS = 10 В) | 192 А |
| Струм Id (Tc = 100 °C, VGS = 10 В) | 136 А |
| Rds(on) тип. (VGS = 10 В, ID = 115 А) | 3,5 мОм |
| Rds(on) макс. (VGS = 10 В, ID = 115 А) | 4,2 мОм |
| Vgs(th) | 2,0–4,0 В |
| Qg тип. | 170 нКл |
| Вхідна ємність Ciss | 9500 пФ (Vds 50 В, f 1 МГц) |
| Pd (Tc = 25 °C) | 441 Вт |
| Vgs макс. | ±20 В |
| Tj | -55…+175 °C |
| Стан | Оригінал |
IRF100B201 (маркування F100B201) – N-канальний польовий транзистор Infineon (International Rectifier) серії StrongIRFET у корпусі TO-220AB. Напруга стік-витік Vds – 100 В (VGS = 0 В, ID = 250 мкА, Tj 25 °C, мін.). Струм стоку Id – 192 А при Tc = 25 °C і VGS = 10 В, 136 А при Tc = 100 °C. Опір відкритого каналу Rds(on) – 3,5 мОм тип. і 4,2 мОм макс. при VGS = 10 В, ID = 115 А, Tj 25 °C. Порогова напруга Vgs(th) – 2,0–4,0 В. Заряд затвора Qg – 170 нКл тип. при VGS = 10 В, VDS = 50 В, ID = 115 А. Вхідна ємність Ciss типово 9500 пФ (Vds 50 В, f 1 МГц). Розсіювана потужність Pd – 441 Вт при Tc = 25 °C.
Оригінал, не демонтаж. Для заміни дивіться на клас транзистора: N-канал, корпус TO-220AB, Vds не нижче 100 В, Rds(on) не гірше, а струм Id порівняйте за однакових умов Tc і VGS. Якщо Qg заміни суттєво більший, перевірте драйвер затвора. У datasheet Infineon цей номер описано разом з IRF100S201. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Щіткові та BLDC-приводи двигунів
- Напівміст і повний міст, синхронне випрямлення
- Резонансні джерела живлення, OR-ing і резервні силові ключі, DC/DC, AC/DC та DC/AC інвертори
Чим замінити IRF100B201?
Шукайте N-канальний MOSFET у корпусі TO-220AB з Vds не нижче 100 В і Rds(on) не гірше 4,2 мОм при VGS = 10 В. Струм Id порівнюйте за однакових умов (Tc = 25 °C або Tc = 100 °C). Взаємозамінність перевіряйте самостійно за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка напруга управління потрібна для IRF100B201?
Параметри Rds(on) наведені при VGS = 10 В, порогова напруга Vgs(th) – 2,0–4,0 В при VDS = VGS, ID = 250 мкА. Максимальна напруга затвор-витік – ±20 В.
Чому Id 192 А, а не менше?
192 А – струм при Tc = 25 °C. При Tc = 100 °C струм Id – 136 А. У реальній схемі він залежить від охолодження.
Документація виробника: IRF100B201/IRF100S201 StrongIRFET, Rev. 2.1.
Параметри наведено за datasheet Infineon IRF100B201/IRF100S201 StrongIRFET (Rev. 2.1).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
