Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |

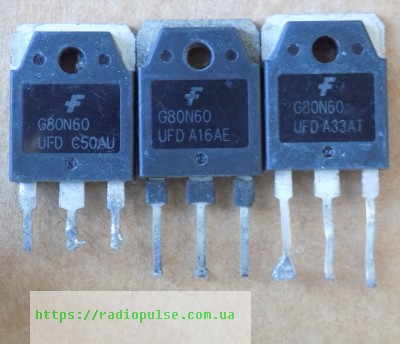

Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.
IGBT-транзистор G80N60UFD ( SGH80N60UFD ) оригінал демонтаж б/в (заміна для FGH80N60UFD , FGH80N60FD ), TO-3P
197,40 ₴
17 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
17 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
G80N60UFD – IGBT-транзистор Fairchild із вбудованим швидким діодом для керування двигунами та інверторів. Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Fairchild Semiconductor |
| Напруга Vces | 600 В (Tc 25 °C) |
| Струм Ic при 25 °C | 80 А |
| Струм Ic при 100 °C | 40 А |
| Vce(sat) | 2,1 В тип. (Ic 40 А, Vge 15 В, Tc 25 °C) |
| Потужність Pd | 195 Вт (Tc 25 °C) |
| Вхідна ємність Cies | 2790 пФ (Vce 30 В, f 1 МГц) |
| Макс. температура переходу Tj | 150 °C |
| Вбудований діод | є (швидкий, CO-PAK) |
| Корпус | TO-3P |
| Стан | Оригінал, демонтаж б/в |
G80N60UFD (SGH80N60UFD) – IGBT-транзистор Fairchild Semiconductor у корпусі TO-3P з виводами G, C, E. Напруга колектор–емітер Vces – 600 В при Tc 25 °C. Струм колектора Ic – 80 А при Tc 25 °C і 40 А при Tc 100 °C. Напруга насичення Vce(sat) типово 2,1 В при Ic 40 А, Vge 15 В, Tc 25 °C. Вхідна ємність Cies типово 2790 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання Pd – 195 Вт при Tc 25 °C. Усередині є швидкий діод: Vf типово 1,4 В при IF 25 А, trr типово 50 нс при IF 25 А, di/dt 200 А/мкс.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. G80N60UFD може замінити FGH80N60UFD та FGH80N60FD; зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Підбираючи інший IGBT, дивіться на корпус і розпіновку, напругу Vces, струм Ic при 100 °C, наявність вбудованого діода та заряд затвора Qg: типово 175 нКл при Vce 300 В, Ic 40 А, Vge 15 В. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Керування електродвигунами змінного і постійного струму
- Інвертори загального призначення
- Робототехніка
- Сервоприводи
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| MGF65A4H | Vces 650 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.9 ≤ 1.3×2.1=2.73, діод є в обох, корпус TO-3P = TO-3P | перевірте драйвер затвора та розпіновку | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити G80N60UFD?
Цей IGBT може замінити FGH80N60UFD та FGH80N60FD. Зворотна заміна не завжди можлива; взаємозамінність перевіряйте самостійно, порівнюючи datasheet. З нашого каталогу за напругою Vces, струмом Ic при 100 °C і Vce(sat) підходить MGF65A4H у такому ж корпусі TO-3P, але драйвер затвора слід перевірити.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в: знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Чи є у G80N60UFD вбудований діод?
Так, усередині є швидкий діод (CO-PAK) на IF 25 А при Tc 100 °C. Vf типово 1,4 В при IF 25 А, Tc 25 °C.
Який струм витримує G80N60UFD?
80 А при Tc 25 °C і 40 А при Tc 100 °C. При розрахунку схеми орієнтуйтеся на струм при 100 °C.
Документація виробника: G80N60UFD (Fairchild Semiconductor).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
