Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

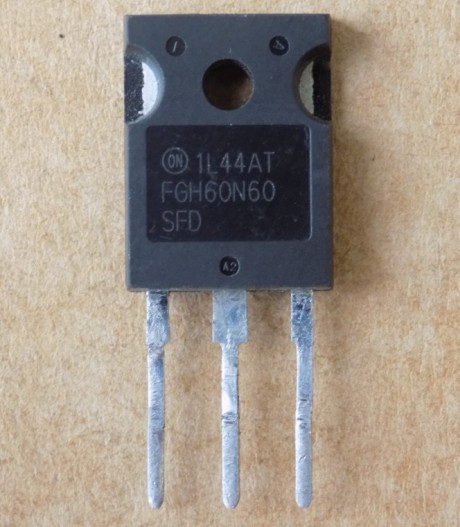

IGBT-транзистор FGH60N60SFD оригінал демонтаж б/в, TO247
235,00 ₴
8 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
8 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор FGH60N60SFD з вбудованим швидким діодом у корпусі TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | onsemi (Fairchild) |
| Тип | IGBT Field Stop з вбудованим діодом |
| Напруга Vces | 600 В (Tc 25 °C) |
| Струм Ic | 120 А (Tc 25 °C); 60 А (Tc 100 °C) |
| Vce(sat) тип. / макс. | 2,3 / 2,9 В (Ic 60 А, Vge 15 В, Tc 25 °C) |
| Заряд затвора Qg | 198 нКл (Vce 400 В, Ic 60 А, Vge 15 В) |
| Вхідна ємність Cies | 2820 пФ (Vce 30 В, f 1 МГц) |
| Потужність Pd | 378 Вт (Tc 25 °C); 151 Вт (Tc 100 °C) |
| Діапазон Tj | -55…+150 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
FGH60N60SFD – IGBT-транзистор Field Stop onsemi (Fairchild) з вбудованим швидким діодом у корпусі TO-247-3LD. Напруга колектор–емітер Vces – 600 В при Tc 25 °C. Струм колектора Ic – 120 А при Tc 25 °C і 60 А при Tc 100 °C. Напруга насичення Vce(sat) – 2,3 В типово, 2,9 В максимум при Ic 60 А, Vge 15 В, Tc 25 °C. Заряд затвора Qg – 198 нКл при Vce 400 В, Ic 60 А, Vge 15 В. Вхідна ємність Cies типово 2820 пФ (Vce 30 В, f 1 МГц). Енергія вимкнення Eoff – 0,67 мДж при Vcc 400 В, Ic 60 А, Rg 5 Ом, Vge 15 В, Tc 25 °C. Вбудований діод: Vfm 2,0 В типово при If 30 А, trr 47 нс при If 30 А, diF/dt 200 А/мкс, Tc 25 °C.
Оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Підбираючи заміну, порівнюйте з datasheet напругу Vces, струм колектора Ic, Vce(sat), заряд затвора Qg, наявність вбудованого діода та корпус. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Сонячні інвертори
- ДБЖ (UPS)
- Зварювальні апарати
- Схеми PFC
Чим замінити FGH60N60SFD?
Заміну підбирайте за datasheet: той самий корпус, Vces не нижче, порівнянні Ic, Vce(sat) і заряд затвора Qg, вбудований діод. Якщо Qg відрізняється, перевірте драйвер затвора.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, перевірена інженером тестером на пробій та обрив виводів.
Чи є в FGH60N60SFD вбудований діод?
Так, це IGBT з вбудованим швидким діодом. Пряма напруга діода Vfm – 2,0 В типово при If 30 А, Tc 25 °C; час зворотного відновлення trr – 47 нс при If 30 А, diF/dt 200 А/мкс, Tc 25 °C.
Для чого використовують FGH60N60SFD?
За даними datasheet – у сонячних інверторах, ДБЖ (UPS), зварювальних апаратах і схемах PFC.
Документація виробника: FGH60N60SFD, IGBT - Field Stop, 600 V, 60 A, Rev. 3.
Параметри наведено за datasheet виробника onsemi (Fairchild); за даними DigiKey модель знята з виробництва.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
Запитати інженераЗ цим товаром купляють
