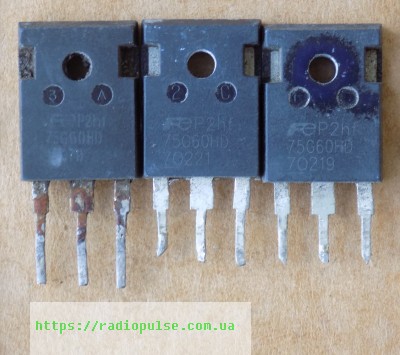

Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.
IGBT-транзистор 75G60HD ( FGW75N60HD ) оригінал демонтаж б/в, TO247
282,00 ₴
4 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
75G60HD (FGW75N60HD) – IGBT-транзистор Fuji Electric з антипаралельним діодом для UPS, перетворювачів живлення та PFC. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Fuji Electric |
| Модель | FGW75N60HD |
| Напруга Vces | 600 В (Tc = 25 °C) |
| Струм Ic | 100 А (Tc = 25 °C); 75 А (Tc = 100 °C) |
| Потужність Ptot | 500 Вт (Tc = 25 °C) |
| Вхідна ємність Cies | 6150 пФ (Vce 25 В, f 1 МГц) |
| Вбудований діод | так, антипаралельний (FWD) |
| Температура переходу | -40…175 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
75G60HD – це IGBT-транзистор Fuji Electric, маркування відповідає моделі FGW75N60HD у корпусі TO-247. Усередині є антипаралельний діод (FWD). Напруга колектор–емітер Vces – 600 В при Tc = 25 °C. Струм колектора Ic – 100 А при Tc = 25 °C, Tj = 150 °C (обмежений дротом виводів) і 75 А при Tc = 100 °C, Tj = 150 °C. Вхідна ємність Cies типово 6150 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання IGBT – 500 Вт при Tc = 25 °C. Робоча температура переходу – від -40 до 175 °C. Витримка короткого замикання – 5 мкс при VCC = 300 В, VGE = 12 В, Tj = 150 °C.
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівняйте Vces, Ic при Tc = 100 °C, наявність вбудованого діода та корпус. Прямі заміни за даними виробника – FGW75N60HC і FGW75N60H. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Джерела безперебійного живлення (UPS)
- Перетворювачі живлення
- Схеми корекції коефіцієнта потужності (PFC)
Чим замінити 75G60HD?
За даними виробника, прямі заміни – FGW75N60HC і FGW75N60H. Інакше потрібен IGBT у корпусі TO-247 з Vces не нижче 600 В і струмом не менше 75 А при Tc = 100 °C. Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в. Деталь знята з плати, інженер перевіряє її тестером на пробій та обрив виводів.
Чи підходить 75G60HD для PFC та UPS?
Так, виробник вказує джерела безперебійного живлення (UPS), перетворювачі живлення та схеми корекції коефіцієнта потужності (PFC) як сфери застосування.
Чи є в 75G60HD вбудований діод?
Так, антипаралельний діод (FWD). Його струм – 60 А при Tc = 25 °C і 35 А при Tc = 100 °C.
Документація виробника: FGW75N60HD (Fuji Electric).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
