Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
| Стан | Оригінал |

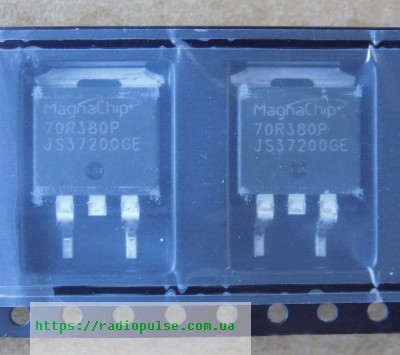

Транзистор 70R380P ( MME70R380P , MME70R380PRH ) оригінал, D2PAK (750V,11A,0.38R)
164,50 ₴
9 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
9 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
70R380P – оригінальний N-канальний MOSFET Magnachip у корпусі TO-263 (D2PAK). Для імпульсних блоків живлення і ступенів PFC.
| Параметр | Значення |
|---|---|
| Корпус | D2PAK |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | MOSFET N-канал |
| Виробник | Magnachip |
| Напруга Vds | 700 В (VGS 0 В, ID 0,25 мА, Tc 25 °C) |
| Напруга Vds при Tj макс. | 750 В |
| Струм Id | 11 А (Tc 25 °C), 7 А (Tc 100 °C) |
| Rds(on) | 0,38 Ом макс. (VGS 10 В, ID 3,2 А) |
| Qg | 34 нКл тип. (VGS 10 В, VDS 560 В, ID 11 А) |
| Вхідна ємність Ciss | 1061 пФ (Vds 25 В, f 1 МГц) |
| Vgs(th) | 2–4 В |
| Pd | 101 Вт (Tc 25 °C) |
| Tj макс. | 150 °C |
| Корпус | D2PAK |
| Стан | Оригінал |
70R380P – N-канальний MOSFET виробництва Magnachip у корпусі TO-263 (D2PAK). Напруга стік–витік Vds – 700 В при VGS 0 В, ID 0,25 мА, Tc 25 °C. При максимальній температурі переходу Vds – 750 В (таблиця Key Parameters у документі). Струм стоку Id – 11 А при Tc 25 °C і 7 А при Tc 100 °C. Опір відкритого каналу Rds(on) – не більше 0,38 Ом при VGS 10 В, ID 3,2 А (типово 0,34 Ом). Заряд затвора Qg – 34 нКл типово при VGS 10 В, VDS 560 В, ID 11 А. Вхідна ємність Ciss типово 1061 пФ (Vds 25 В, f 1 МГц). Порогова напруга Vgs(th) – 2–4 В. Потужність розсіювання Pd – 101 Вт при Tc 25 °C, максимальна температура переходу – 150 °C. Цифри взято з документа MME70R380PRH (MagnaChip), на ньому маркування 70R380P.
Деталь оригінальна, не демонтаж. Підбираючи заміну, дивіться на тип каналу (N-канал), корпус TO-263, напругу Vds і струм Id та Rds(on) за однакових умов вимірювання. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення, ступені PFC
- Адаптери
- Керування двигунами
- DC–DC перетворювачі
Чим замінити 70R380P?
Потрібен N-канальний MOSFET у корпусі TO-263 з Vds не нижче 700 В, близьким струмом Id та Rds(on). Порівнюйте за datasheet обох деталей за однакових умов вимірювання.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи підходить 70R380P для ступеня PFC?
Так, виробник вказує застосування в імпульсних блоках живлення і ступенях PFC. Перед встановленням звірте напругу, струм і корпус зі схемою.
Який заряд затвора у 70R380P?
Qg – 34 нКл типово при VGS 10 В, VDS 560 В, ID 11 А. Це важливо для вибору драйвера затвора.
Документація виробника: MME70R380PRH (MagnaChip).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
