Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

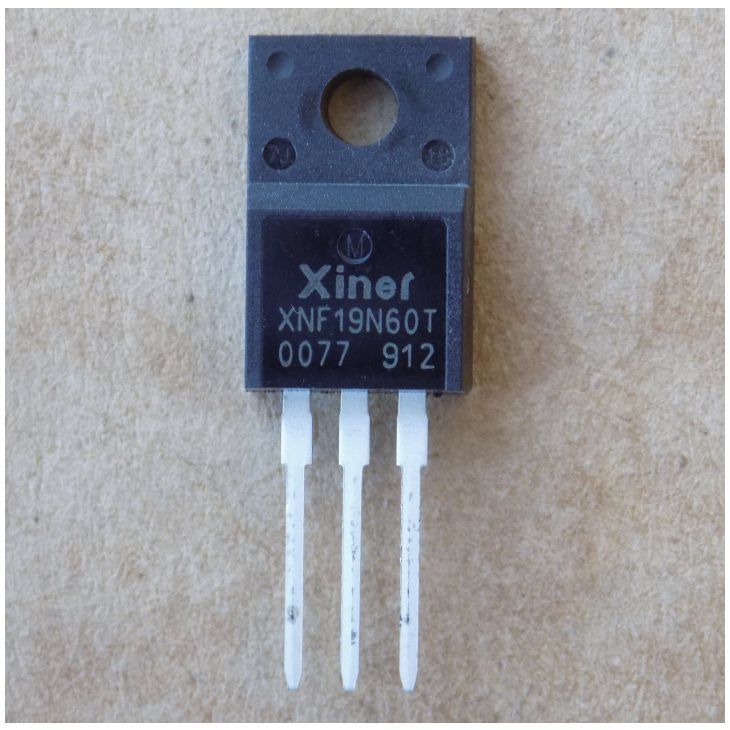

Транзистор XNF19N60T оригінал, TO220F
164,50 ₴
7 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
7 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
XNF19N60T – IGBT-транзистор Xiner з вбудованим діодом у корпусі TO-220F. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Xiner (Shenzhen Invsemi) |
| Напруга Vces | 600 В (Vge 0 В, Ic 250 мкА) |
| Струм Ic | 19 А (умови не вказані) |
| Vce(sat), типове | 1.7 В (Vge 15 В, Ic 19 А, TC 25 °C) |
| Vce(sat) при 125 °C | 2.05 В |
| Порогова напруга Vge(th) | 4.0–6.5 В (Ic 0.25 мА) |
| Пряма напруга діода Vf | 1.6 В (If 19 А) |
| Вбудований діод | є |
| Корпус | TO-220F |
| Стан | Оригінал |
XNF19N60T – IGBT-транзистор Xiner (Shenzhen Invsemi) з вбудованим діодом, корпус TO-220F. Напруга колектор–емітер Vces – 600 В (Vge 0 В, Ic 250 мкА). Струм колектора Ic – 19 А за заголовком документа, умови вимірювання не вказані. Vce(sat) типове – 1.7 В при Vge 15 В, Ic 19 А, TC 25 °C; при 125 °C – 2.05 В. Порогова напруга Vge(th) – 4.0–6.5 В при Ic 0.25 мА. Пряма напруга діода Vf – 1.6 В при If 19 А.
Стан: оригінал, не демонтаж. Для заміни порівнюйте Vces, струм колектора з умовами його вимірювання, Vce(sat), наявність вбудованого діода та корпус TO-220F. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.
Де застосовують
- Інвертори загального призначення
- Керування двигунами
- Інтелектуальні силові модулі (IPM)
Чим замінити XNF19N60T?
Підходить IGBT з Vces не нижче 600 В, вбудованим діодом і корпусом TO-220F. Струм порівнюйте за умовами вимірювання, а Vce(sat) – за datasheet.
Чи є у XNF19N60T вбудований діод?
Так. Vf діода – 1.6 В при If 19 А.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
При якій температурі вказано струм 19 А?
У документі умови не вказані: 19 А взято із заголовка. Vce(sat) наведено при Ic 19 А для TC 25 °C та 125 °C.
Документація виробника: XNF19N60T (XINER).
Документ однієї сторінки: заряду затвора, втрат перемикання, потужності і максимальної температури переходу в ньому немає, а струм 19 А наведено без умов вимірювання.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
