Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

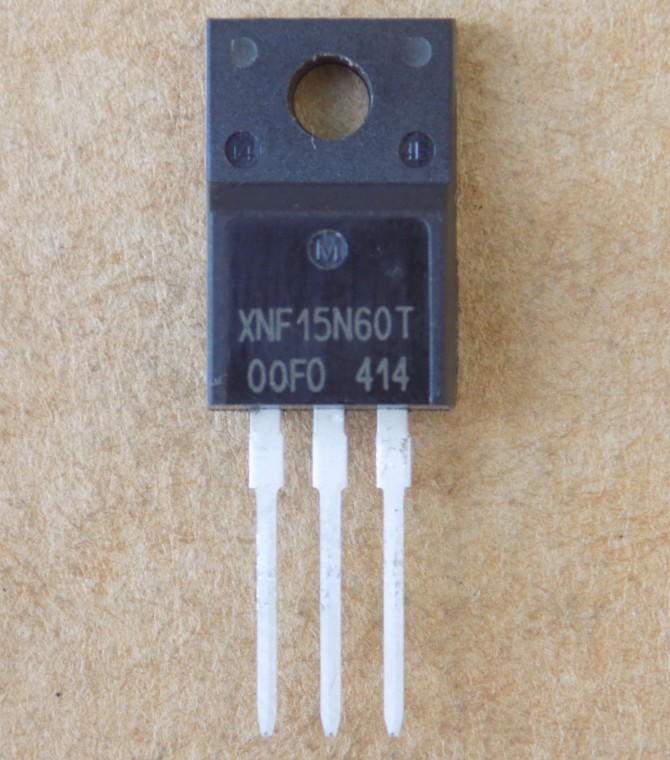

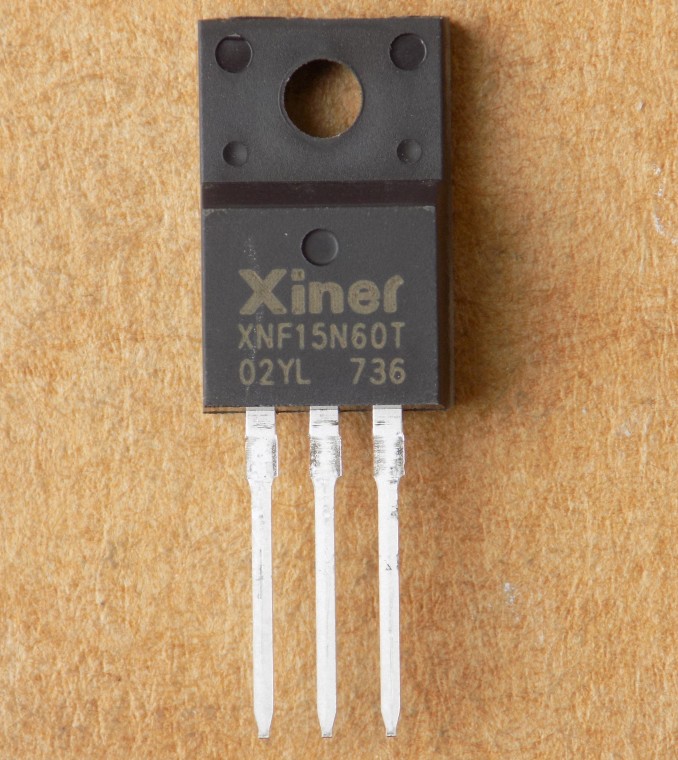

Транзистор XNF15N60T оригінал, TO220F
107,16 ₴
46 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
46 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
XNF15N60T – оригінальний IGBT-транзистор Xiner у ізольованому корпусі TO-220F зі швидким антипаралельним діодом. Використовують у керуванні двигунами.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 600 В |
| Струм колектора Ic | 15 А |
| Напруга насичення Vce(sat) | 1.7 В (typ., Tj = 25 °C) |
| Порогова напруга Vge(th) | 5.5 В (typ., Tj = 25 °C) |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-220F |
| Антипаралельний діод | є |
| Виробник | Xiner |
| Стан | Оригінал |
XNF15N60T – N-канальний IGBT (Trench + Field Stop) виробництва Xiner з антипаралельним діодом. Напруга колектор–емітер Vces – 600 В, номінальний струм колектора Ic – 15 А (за таблицею серії, температура корпуса в документі не вказана). Напруга насичення Vce(sat) – 1.7 В (typ., Tj = 25 °C), порогова напруга Vge(th) – 5.5 В (typ., Tj = 25 °C). Максимальна температура переходу Tj – 175 °C. Корпус TO-220F ізольований, напруга ізоляції понад 2500 В, тому радіатор можна не ізолювати прокладкою.
Це оригінал, не демонтаж. Підбираючи заміну, порівняйте Vces, номінальний струм і Vce(sat), а також корпус: він має бути TO-220F, інакше зміниться кріплення та ізоляція від радіатора. За даними виробника, прямі заміни – XNT15N60T і XNT15N60TI. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Керування двигунами
- Вентилятори, накопичувачі енергії, промислові приводи
Чим замінити XNF15N60T?
За даними виробника, прямі заміни – XNT15N60T і XNT15N60TI. Перед заміною порівняйте Vces, номінальний струм, Vce(sat) і корпус за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Як перевірити IGBT мультиметром?
У режимі перевірки діодів перевірте антипаралельний діод між емітером і колектором. Між затвором та іншими виводами опір має бути нескінченним.
Чи потрібна ізолююча прокладка до радіатора?
Корпус TO-220F ізольований, напруга ізоляції понад 2500 В, тому прокладка зазвичай не потрібна.
Документація виробника: XNF15N60T (каталог IGBT Discrete Devices, TO-220 Series).
Vce(sat) і Vge(th) наведено за каталогом виробника (типові значення).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
