Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

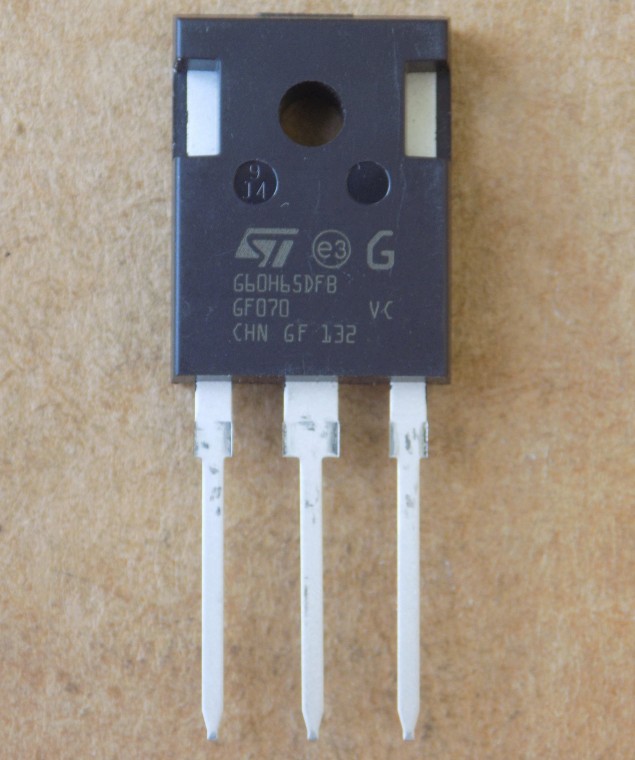

Транзистор ST G60H65DFB ( GWA60H65DFB , STGWA60H65DFB ) оригінал, TO247
376,00 ₴
20 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
20 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
G60H65DFB (GWA60H65DFB, STGWA60H65DFB) – IGBT STMicroelectronics з вбудованим швидким діодом для інверторів і високочастотних перетворювачів. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Номер | STGWA60H65DFB |
| Напруга колектор-емітер Vces | 650 В (Vge = 0) |
| Струм колектора Ic | 60 А (Tc 100 °C); 80 А (Tc 25 °C, обмежено виводами) |
| Імпульсний струм колектора | 240 А |
| Vce(sat) | 1,60 В тип., 2 В макс. (Vge 15 В, Ic 60 А, Tj 25 °C) |
| Потужність розсіювання Ptot | 375 Вт (Tc 25 °C) |
| Максимальна температура переходу Tj | 175 °C |
| Заряд затвора Qg | 306 нКл (Vcc 520 В, Ic 60 А, Vge 15 В) |
| Вхідна ємність Cies | 7792 пФ (Vce 25 В, f 1 МГц) |
| Діод | вбудований, дуже швидкий з м’яким відновленням |
| Корпус | TO-247 |
| Стан | Оригінал |
STGWA60H65DFB (у назві також GWA60H65DFB та G60H65DFB) – IGBT STMicroelectronics серії HB, trench gate field-stop, з вбудованим дуже швидким діодом з м'яким відновленням. Напруга колектор-емітер Vces – 650 В при Vge = 0. Струм колектора Ic – 60 А при Tc 100 °C і 80 А при Tc 25 °C (обмежено виводами). Напруга насичення Vce(sat) – 1,60 В типово, 2 В максимум при Vge 15 В, Ic 60 А, Tj 25 °C. Вхідна ємність Cies типово 7792 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання Ptot – 375 Вт при Tc 25 °C. Максимальна температура переходу Tj – 175 °C. Корпус TO247. У документі виробника корпус називається TO-247 з довгими виводами (long leads).
Оригінал, не демонтаж. Прямі заміни за даними виробника: STGW60H65DFB та STGWT60H65DFB. Підбираючи заміну, порівнюйте Vces, Ic при Tc 100 °C, Vce(sat), заряд затвора Qg 306 нКл (Vcc 520 В, Ic 60 А, Vge 15 В), наявність вбудованого діода і розпіновку корпусу. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Фотоелектричні інвертори
- Високочастотні перетворювачі
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| STGW60H65DFB | названо виробником | у каталозі це демонтаж б/в; перевірте корпус і розпіновку за datasheet | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити STGWA60H65DFB?
За даними виробника, прямі заміни – STGW60H65DFB та STGWT60H65DFB. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet: корпус, розпіновку, Vces, Ic і Vce(sat).
Чи є в цьому IGBT вбудований діод?
Так, вбудований дуже швидкий діод з м'яким відновленням: If 60 А при Tc 100 °C. Пряма напруга Vf – 2 В типово при If 60 А, Tj 25 °C.
Який струм витримує транзистор?
Ic – 60 А при Tc 100 °C і 80 А при Tc 25 °C, обмежено виводами. Імпульсний струм колектора – 240 А, ширина імпульсу обмежена Tj max.
Документація виробника: STGW60H65DFB, STGWA60H65DFB, STGWT60H65DFB, DocID024365 Rev 7.
Параметри наведено за datasheet STMicroelectronics STGW60H65DFB, STGWA60H65DFB, STGWT60H65DFB (DocID024365, Rev 7).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
