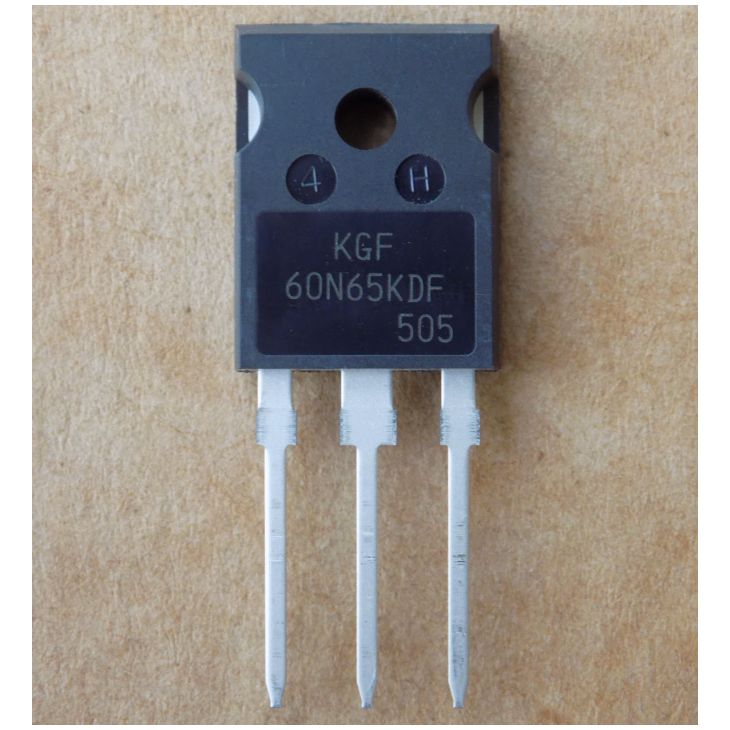

Транзистор KGF60N65KDF ( 60N65KDF ) оригінал (заміна для KGF50N65KDF , 50N65KDF ), TO247

KGF60N65KDF (маркування 60N65KDF) – IGBT-транзистор KEC з вбудованим діодом у корпусі TO-247. Напруга колектор–емітер Vces – 650 В при Ta 25 °C, напруга затвор–емітер Vges – 20 В. Струм колектора Ic – 120 А при Tc 25 °C і 60 А при Tc 100 °C, імпульсний Icm – 180 А (обмежено Tj max). Напруга насичення Vce(sat) – 1.77 В тип., 2.2 В макс. при Vge = 15 В, Ic = 60 А, Ta 25 °C. Потужність розсіювання Pd – 340 Вт при Tc 25 °C і 170 Вт при Tc 100 °C, максимальна температура переходу Tj – 175 °C. Заряд затвора Qg – 105 нКл при Vcc = 400 В, Vge = 15 В, Ic = 60 А. Вхідна ємність Cies типово 2981 пФ (Vce 30 В, f 1 МГц).

Оригінал, не демонтаж. За назвою товару KGF60N65KDF може замінити KGF50N65KDF (50N65KDF); зворотна заміна не завжди можлива, взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Якщо підбираєте заміну самі, порівнюйте Vces, струм колектора при Tc 100 °C, Vce(sat), наявність діода в корпусі та розпіновку корпусу TO-247. Відправка Новою Поштою з Запоріжжя в день оплати або наступного дня.

Де застосовують

• Корекція коефіцієнта потужності (PFC)
• Інверторні мікрохвильові печі
• Зварювальні апарати
• Джерела безперебійного живлення (UPS) та загальні перетворювачі
