Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

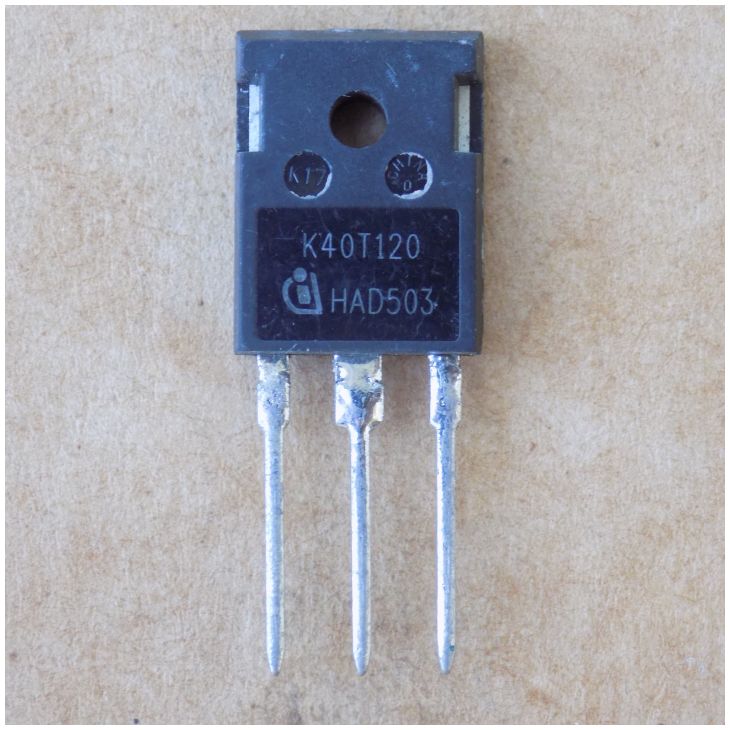

Транзистор K40T120 ( IKW40T120 ) оригінал демонтаж б/в, TO247
141,00 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
K40T120 (IKW40T120) – IGBT-транзистор Infineon з антипаралельним діодом, 1200 В, корпус TO-247. Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Infineon |
| Тип | IGBT-транзистор з антипаралельним діодом |
| Напруга Vces | 1200 В |
| Струм Ic при 25 °C | 75 А (Tc 25 °C) |
| Струм Ic при 100 °C | 40 А (Tc 100 °C) |
| Vce(sat) | 1.7 В тип. (Vge 15 В, Ic 40 А, Tj 25 °C) |
| Потужність Pd | 270 Вт (Tc 25 °C) |
| Вхідна ємність Cies | 2500 пФ (Vce 25 В, f 1 МГц) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
K40T120 (IKW40T120) – IGBT-транзистор Infineon у корпусі TO-247 з вбудованим антипаралельним діодом. Напруга колектор–емітер Vces – 1200 В (абсолютний максимум). Струм колектора – 75 А при Tc 25 °C і 40 А при Tc 100 °C. Vce(sat) – 1.7 В (тип.) при Vge 15 В, Ic 40 А, Tj 25 °C. Вхідна ємність Cies типово 2500 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання – 270 Вт при Tc 25 °C, максимальна температура переходу – 150 °C. Час витримки короткого замикання – 10 мкс при Vge 15 В, Vcc до 1200 В, Tj до 150 °C.
Позиція – оригінал, демонтаж б/в. Деталь знята з плати; інженер перевіряє її тестером на пробій та обрив виводів. Щоб підібрати заміну, порівняйте з datasheet Vces, струм колектора при 100 °C, Vce(sat), корпус і розпіновку. Якщо швидкість перемикання або тип діода відрізняються, перевірте, чи витримає такий транзистор ваш драйвер затвора. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- частотні перетворювачі
- джерела безперебійного живлення (UPS)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IHW40N120R3 | Vces 1200 ≥ 1200, Ic(100 °C) 40 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.55 ≤ 1.3×1.7=2.21, діод є в обох, корпус TO-247 = TO-247 | Швидкість перемикання може відрізнятися: перевірте драйвер затвора. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити K40T120?
У нашому каталозі є H40R1203 (IHW40N120R3) у такому ж корпусі TO-247: Vces 1200 В, Ic при 100 °C 40 А, діод є. Перед заміною звірте режим перемикання за datasheet обох деталей.
Як перевірити K40T120 перед встановленням?
Мультиметром у режимі перевірки діодів переконайтеся, що між виводами немає короткого замикання, а затвор не пробитий на колектор чи емітер. Вбудований діод між емітером і колектором має поводитися як звичайний діод.
Чи підійде K40T120 для частотного перетворювача?
Так, він застосовується в частотних перетворювачах і джерелах безперебійного живлення. Порівняйте Vces 1200 В, струм і Vce(sat) з вимогами вашої схеми.
Це оригінальна деталь чи демонтаж?
Оригінал, демонтаж б/в – знятий з плати, перевірений інженером тестером на пробій та обрив виводів.
Документація виробника: IKW40T120 (Infineon).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
