Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

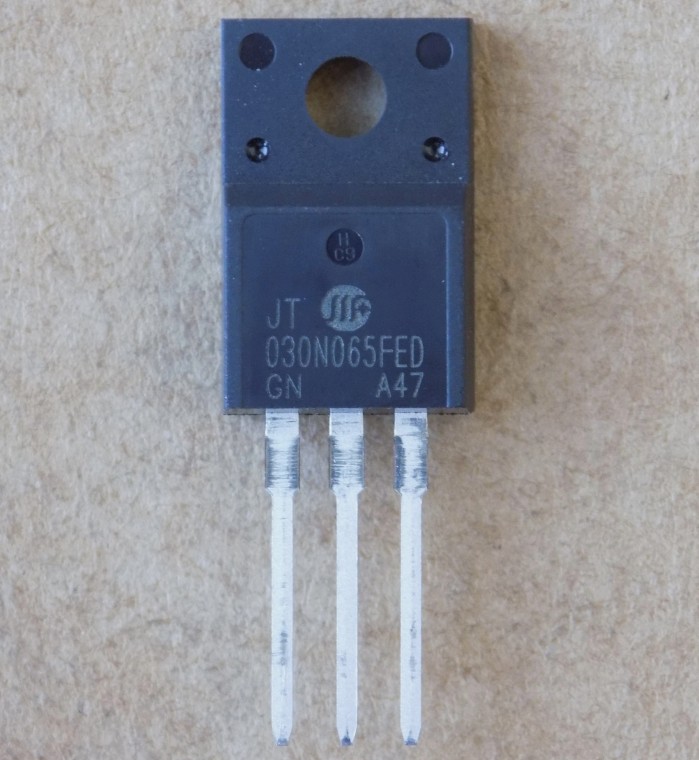

Транзистор JT030N065FED ( 030N065FED ) оригінал, TO220F
117,97 ₴
33 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
33 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
JT030N065FED (030N065FED) – IGBT-транзистор Jilin Sino-Microelectronics (JSMC) на 650 В з вбудованим діодом, у корпусі TO-220MF. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 650 В (Tc 25 °C) |
| Напруга насичення Vce(sat), типово | 1,75 В при Ic 30 А, Vge 15 В, Tc 25 °C |
| Заряд затвора Qg, типово | 64,5 нКл при Vcc 520 В, Ic 30 А, Vge 15 В |
| Вхідна ємність Cies | 1830 пФ (Vce 25 В, f 1 МГц) |
| Час спаду tf, типово | 44 нс при Vcc 400 В, Ic 30 А, Rg 7,9 Ом, Vge 15 В, Tc 25 °C |
| Вбудований діод | є, антипаралельний |
| Розсіювана потужність Pd | 46 Вт (Tc 25 °C) |
| Макс. температура переходу Tj | 175 °C |
| Корпус | TO-220F |
| Стан | Оригінал |
JT030N065FED – IGBT-транзистор Jilin Sino-Microelectronics (JSMC) у корпусі TO-220MF, виконаний за технологією Trench FS. Напруга колектор–емітер Vces – 650 В при Tc 25 °C. Напруга насичення Vce(sat), типово – 1,75 В при Ic 30 А, Vge 15 В, Tc 25 °C (2,1 В при Tc 175 °C). Заряд затвора Qg, типово – 64,5 нКл при Vcc 520 В, Ic 30 А, Vge 15 В. Вхідна ємність Cies типово 1830 пФ (Vce 25 В, f 1 МГц). Час спаду tf, типово – 44 нс при Vcc 400 В, Ic 30 А, Rg 7,9 Ом, Vge 15 В, Tc 25 °C. Усередині є антипаралельний діод: Vf, типово – 1,4 В при Is 15 А. Максимальна температура переходу Tj – 175 °C.
Оригінал, не демонтаж. Документ виробника описує одразу три корпуси цієї серії, тому струм колектора для TO-220MF беріть із даташиту саме цього корпусу. Шукаючи заміну, підбирайте IGBT у тому самому корпусі з Vces не нижче 650 В та вбудованим діодом. Виробник називає споріднені варіанти серії: JT030N065WED і JT030N065SED.
Де застосовують
- Інвертори загального призначення
- ДБЖ (UPS)
- Керування двигунами
Чим замінити JT030N065FED?
Виробник називає споріднені варіанти серії – JT030N065WED та JT030N065SED, але вони відрізняються корпусом. У нашому каталозі прямого аналога немає. Порівняйте datasheet перед заміною.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є в JT030N065FED вбудований діод?
Так, є антипаралельний діод. Його Vf, типово – 1,4 В при Is 15 А, trr, типово – 155 нс при If 30 А, Vr 400 В, dIf/dt 100 А/мкс.
Який струм витримує JT030N065FED у корпусі TO-220MF?
Документ виробника дає струм колектора одним значенням для трьох корпусів серії, тому окремого значення для TO-220MF немає. Розсіювана потужність Pd – 46 Вт при Tc 25 °C: добирайте режим із запасом і з урахуванням тепловідведення.
Документація виробника: JT030N065FED (Jilin Sino).
Струм колектора для корпусу TO-220MF окремо не наведено: у документі виробника значення спільне для трьох корпусів серії.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
