Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

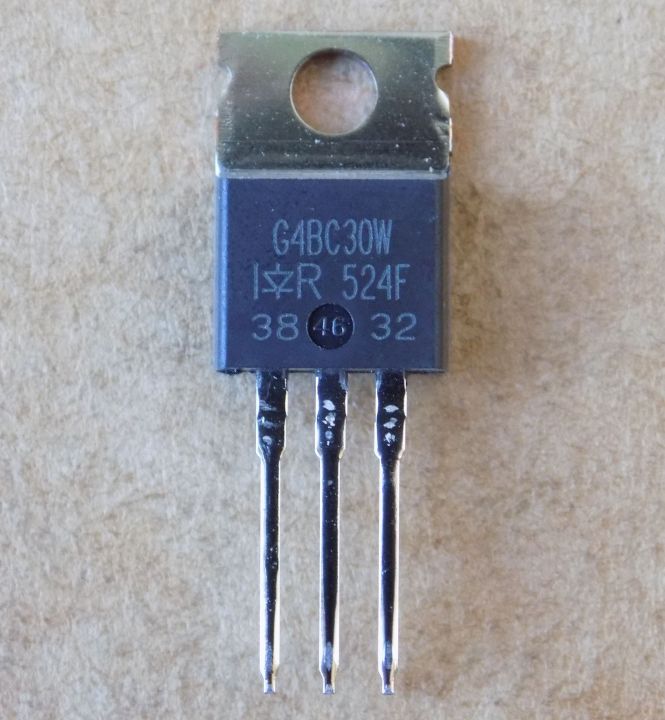

Транзистор IRG4BC30W ( G4BC30W ) оригінал, TO220
173,90 ₴
5 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
5 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRG4BC30W (G4BC30W) – IGBT-транзистор Infineon серії WARP у корпусі TO-220AB, оригінал, для імпульсних блоків живлення і PFC.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор-емітер Vces | 600 В (Vge 0 В, Ic 250 мкА) |
| Струм колектора Ic | 23 А (Tc 25 °C); 12 А (Tc 100 °C) |
| Імпульсний струм колектора Icm | 92 А |
| Потужність розсіювання Pd | 100 Вт (Tc 25 °C); 42 Вт (Tc 100 °C) |
| Вхідна ємність Cies | 980 пФ (Vce 30 В, f 1 МГц) |
| Напруга затвор-емітер Vge | ±20 В (максимум) |
| Корпус | TO-220 |
| Виробник | Infineon (International Rectifier) |
| Стан | Оригінал |
IRG4BC30W, у назві товару також G4BC30W, – n-канальний IGBT серії WARP виробництва Infineon (International Rectifier) у корпусі TO-220AB. За datasheet, напруга колектор-емітер Vces – 600 В (Vge 0 В, Ic 250 мкА). Струм колектора Ic – 23 А при Tc 25 °C і 12 А при Tc 100 °C, імпульсний – 92 А. Вхідна ємність Cies типово 980 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання Pd – 100 Вт при Tc 25 °C і 42 Вт при Tc 100 °C. Максимальна напруга затвор-емітер – ±20 В.
Деталь оригінальна, не демонтаж. Підбираючи заміну, порівнюйте Vces, Ic при Tc 100 °C, Vce(on), заряд затвора та корпус. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Імпульсні блоки живлення (Switch-Mode Power Supply) і PFC (корекція коефіцієнта потужності)
- Однотактні перетворювачі і boost-PFC від 150 Вт
- Резонансні режими перемикання
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити IRG4BC30W?
Шукайте IGBT у корпусі TO-220AB з такою самою розпіновкою: напруга Vces не нижча за 600 В, струм при Tc 100 °C близький до 12 А. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити IGBT мультиметром?
Виміряйте опір між затвором, колектором та емітером у режимі прозвонки: затвор не повинен мати зв'язку з іншими виводами, а перехід колектор-емітер не повинен бути закорочений. Перед вимірюванням замкніть затвор на емітер.
Чи підходить IRG4BC30W для блоків живлення?
Так, за datasheet це IGBT серії WARP для імпульсних блоків живлення і PFC: у жорсткому режимі перемикання він працює до 150 кГц.
Документація виробника: PD-95173A, IRG4BC30WPbF (02/04/10).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
