Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал, демонтаж б/в |
Знято з плати. Перевірено інженером: тестер на пробій та обрив виводів.

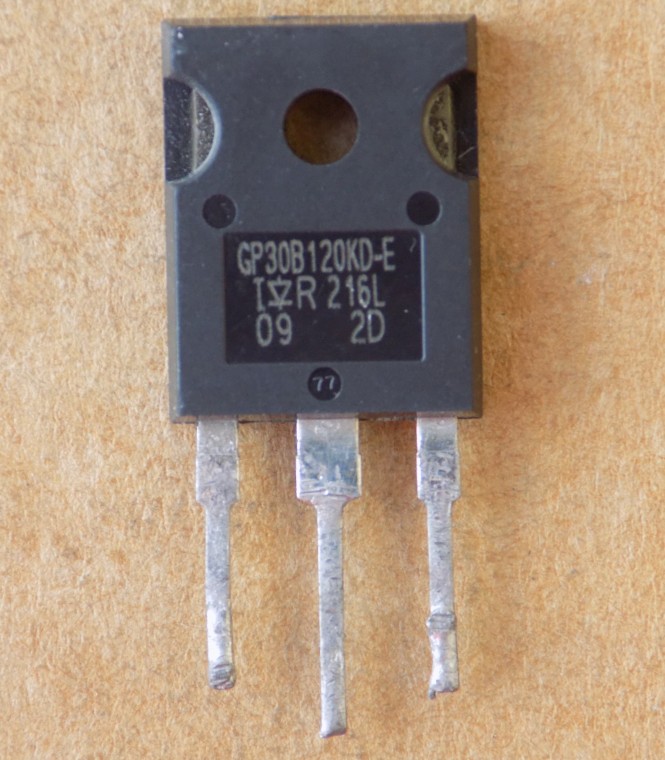

Транзистор IR IRGP30B120KD-E ( IRGP30B120KD , GP30B120KD , GP30B120KD-E ) оригінал, TO247 б/в
282,00 ₴
7 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
7 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IRGP30B120KD-E (GP30B120KD) – IGBT-транзистор International Rectifier з діодом у корпусі TO-247. Оригінал, б/в.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | International Rectifier |
| Тип | IGBT з антипаралельним діодом |
| Корпус | TO-247 |
| Напруга колектор–емітер Vces | 1200 В |
| Струм колектора Ic (TC 25 °C) | 60 А |
| Струм колектора Ic (TC 100 °C) | 30 А |
| Vce(on) (IC 25 А, VGE 15 В, TJ 25 °C) | 2.28 В |
| Заряд затвора Qg | 169 нКл |
| Вхідна ємність Cies | 2200 пФ (Vce 30 В) |
| Потужність розсіювання Pd (TC 25 °C) | 300 Вт |
| Макс. температура переходу Tj | 150 °C |
| Стан | Оригінал, демонтаж б/в |
IRGP30B120KD-E – IGBT-транзистор International Rectifier з вбудованим діодом (Co-Pack) у корпусі TO-247AD з подовженими виводами. У назві також IRGP30B120KD, GP30B120KD та GP30B120KD-E. Напруга колектор–емітер Vces – 1200 В. Струм колектора Ic – 60 А при TC 25 °C і 30 А при TC 100 °C. Напруга насичення Vce(on) – 2.28 В (IC 25 А, VGE 15 В, TJ 25 °C; typ.), при TJ 125 °C – 2.74 В. Заряд затвора Qg – 169 нКл (IC 25 А, VCC 600 В, VGE 15 В; typ.). Вхідна ємність Cies типово 2200 пФ (Vce 30 В). Потужність розсіювання – 300 Вт при TC 25 °C, максимальна температура переходу – 150 °C. Діод ультрашвидкий з м’яким відновленням: Vf 1.76 В (IC 25 А, TJ 25 °C; typ.), trr 300 нс (VCC 600 В, IC 25 А, TJ 125 °C). Стійкість до короткого замикання – не менше 10 мкс (TJ 150 °C, VCC 900 В).
Оригінал, б/в. Підбираючи заміну, дивіться на корпус TO-247, напругу не нижче 1200 В і струм при 100 °C, а також на заряд затвора і тип діода. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Керування двигунами (Co-Pack IGBT)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| IRG4PH50UD | Vces 1200 ≥ 1200; Ic(100 °C) 24 ≥ 0.8×30; Vce(sat) 2.78 В (IC 24 А) ≤ 1.3×2.28; діод є; корпус TO-247 | струм на межі правила; перевірте драйвер | Купити |
| IHW40N120R3 | Vces 1200 ≥ 1200; Ic(100 °C) 40 ≥ 0.8×30; Vce(sat) 1,55 В (IC 40 А) ≤ 1.3×2.28; діод є; корпус TO-247 | зворотно-провідний IGBT для м’якої комутації; перевірте, чи підходить для вашої схеми | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, б/в.
Чим замінити IRGP30B120KD-E?
У каталозі є IGBT у корпусі TO-247 з напругою не нижче 1200 В: IRG4PH50UD та IHW40N120R3. IHW40N120R3 – зворотно-провідний, для м’якої комутації. Порівняйте заряд затвора, діод і режим роботи зі своєю схемою.
Чим відрізняються IRGP30B120KD та IRGP30B120KD-E?
У назві товару вони наведені як позначення однієї деталі. Параметри в описі взято з даташиту на IRGP30B120KD-E.
Для чого застосовують цей IGBT?
За даташитом це Co-Pack IGBT для керування двигунами, з квадратною областю безпечної роботи при зворотному зміщенні (RBSOA).
Документація виробника: IRGP30B120KD-E (International Rectifier).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
