Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

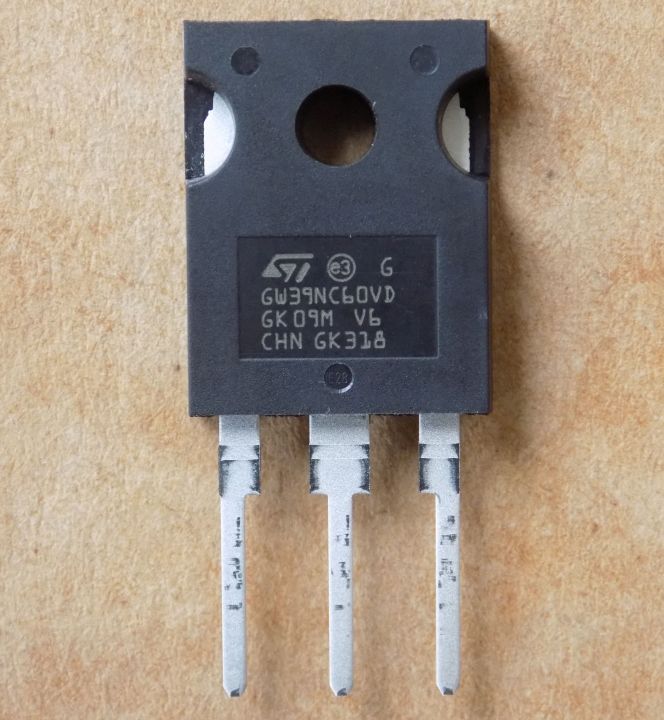

Транзистор GW39NC60VD ( STGW39NC60VD ) оригінал, TO247
235,00 ₴
22 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
22 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
GW39NC60VD (STGW39NC60VD) – оригінальний IGBT-транзистор STMicroelectronics 600 В з надшвидким діодом у корпусі TO-247.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 600 В (Vge = 0) |
| Струм колектора Ic (TC 25 °C) | 80 А |
| Струм колектора Ic (TC 100 °C) | 40 А |
| Імпульсний струм Icp | 220 А |
| Напруга насичення Vce(sat) | 1.8 В (typ., Vge 15 В, Ic 30 А, TC 25 °C) |
| Заряд затвора Qg | 126 нКл (Vce 390 В, Ic 30 А, Vge 15 В) |
| Вхідна ємність Cies | 2900 пФ (Vce 25 В, f 1 МГц) |
| Вбудований діод | є (надшвидкий) |
| Потужність Ptot | 250 Вт (TC 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Виробник | STMicroelectronics |
| Корпус | TO-247 |
| Стан | Оригінал |
GW39NC60VD (STGW39NC60VD) – IGBT-транзистор STMicroelectronics у корпусі TO-247 зі вбудованим надшвидким діодом. Напруга колектор–емітер Vces – 600 В (Vge = 0). Струм колектора Ic – 80 А при TC 25 °C і 40 А при TC 100 °C (розрахункові значення), імпульсний струм Icp – 220 А. Напруга насичення Vce(sat) – 1.8 В типово (Vge 15 В, Ic 30 А, TC 25 °C), при TC 125 °C – 1.7 В. Заряд затвора Qg – 126 нКл (Vce 390 В, Ic 30 А, Vge 15 В). Вхідна ємність Cies типово 2900 пФ (Vce 25 В, f 1 МГц). Час спаду tf – 65 нс (Vcc 390 В, Ic 30 А, Rg 10 Ом, Vge 15 В, TC 25 °C). Потужність Ptot – 250 Вт при TC 25 °C, максимальна температура переходу – 150 °C. Діод: Vf 2.4 В при If 30 А, TC 25 °C; trr 45 нс.
Оригінал, не демонтаж. Підбираючи заміну, порівнюйте Vces, Ic при 100 °C, Vce(sat), наявність діода і корпус TO-247. Заряд затвора й технологію різних IGBT звіряйте з драйвером за datasheet. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Високочастотні інвертори
- ДБЖ (UPS)
- Приводи двигунів
- Індукційний нагрів
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| NCE40TD60BT | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.7 ≤ 1.3×1.8=2.34, діод є в обох, корпус TO-247 = TO-247 | Інша технологія й заряд затвора: перевірте драйвер. | Купити |
| RJH60F5 | Vces 600 ≥ 600, Ic(100 °C) 40 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.37 ≤ 1.3×1.8=2.34, діод є в обох, корпус TO-247 = TO-247 | Інша технологія й заряд затвора: перевірте драйвер. | Купити |
| NCE60TD60BT | Vces 600 ≥ 600, Ic(100 °C) 60 ≥ 0.8×40=32, Vce(sat) 25 °C(typ) 1.7 ≤ 1.3×1.8=2.34, діод є в обох, корпус TO-247 = TO-247 | Інша технологія й заряд затвора: перевірте драйвер. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити GW39NC60VD?
З нашого каталогу підходять IGBT на 600 В і вище, з діодом і корпусом TO-247 та близьким струмом при 100 °C; приклади – у таблиці аналогів. Заряд затвора й параметри драйвера порівняйте за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Де застосовується GW39NC60VD?
У високочастотних інверторах, ДБЖ (UPS), приводах двигунів та індукційному нагріві.
Чи є у GW39NC60VD вбудований діод?
Так, надшвидкий діод у спільному корпусі з IGBT: Vf 2.4 В при If 30 А, TC 25 °C; trr 45 нс.
Документація виробника: STGW39NC60VD Rev 8 (STMicroelectronics).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
