Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

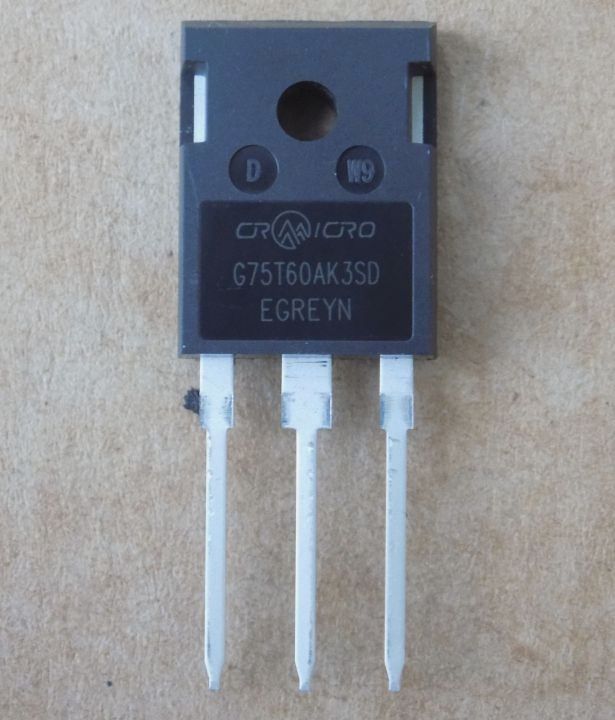

Транзистор G75T60AK3SD ( CRG75T60AK3SD ) оригінал, TO247
376,00 ₴
30 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
30 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
G75T60AK3SD (CRG75T60AK3SD) – IGBT-транзистор CR Micro на 650 В і 75 А у корпусі TO-247 з вбудованим діодом. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | CR Micro |
| Напруга Vces | 650 В |
| Струм Ic при 25 °C | 150 А (Tc 25 °C) |
| Струм Ic при 100 °C | 75 А (Tc 100 °C) |
| Імпульсний струм Icm | 300 А (Tc 25 °C) |
| Vce(sat) | 1,55 В тип., 2,4 В макс. (Ic 75 А, Vge 15 В, Tj 25 °C) |
| Напруга Vge | ±20 В |
| Потужність Pd | 469 Вт (Tc 25 °C), 234 Вт (Tc 100 °C) |
| Вхідна ємність Cies | 11670 пФ (Vce 30 В, f 1 МГц) |
| Вбудований діод | є |
| Корпус | TO-247 |
| Стан | Оригінал |
G75T60AK3SD (CRG75T60AK3SD) – IGBT-транзистор CR Micro у корпусі TO-247 з вбудованим діодом. Напруга колектор-емітер Vces – 650 В. Струм колектора Ic – 150 А при Tc 25 °C і 75 А при Tc 100 °C, імпульсний Icm – 300 А при Tc 25 °C. Напруга насичення Vce(sat) – 1,55 В (тип.), 2,4 В (макс.) при Ic 75 А, Vge 15 В, Tj 25 °C. Заряд затвора Qg – 433 нКл при Vce 480 В, Ic 75 А, Vge 15 В. Вхідна ємність Cies типово 11670 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання Pd – 469 Вт при Tc 25 °C і 234 Вт при Tc 100 °C, температура переходу до 175 °C.
Оригінал, не демонтаж. Діод у корпусі має Vf 1,7 В (тип.), 3,2 В (макс.) при If 75 А і trr 65 нс при If 75 А, di/dt 200 А/мкс. Втрати вимкнення Eoff – 2,21 мДж при Vce 400 В, Ic 75 А, Rg 7 Ом, Vge 15 В, Tj 25 °C. Підбираючи заміну, порівнюйте напругу, струм при 100 °C, напругу насичення і корпус. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Джерела безперебійного живлення (UPS)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×75 = 60, Vce(sat) 1,65 тип. ≤ 1.3×1,55 = 2,02, діод є в обох, корпус TO-247 | Заряд затвора порівняйте за datasheet, якщо драйвер на межі. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити G75T60AK3SD?
У каталозі є YGW75N65HP у TO-247 на 650 В і 75 А при 100 °C. Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Яка різниця між G75T60AK3SD і CRG75T60AK3SD?
У назві товару вказано обидва позначення: G75T60AK3SD і CRG75T60AK3SD.
Який струм витримує G75T60AK3SD?
Ic – 150 А при Tc 25 °C і 75 А при Tc 100 °C.
Документація виробника: CRG75T60AK3SD (CR Micro).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
