Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
| Стан | Оригінал |

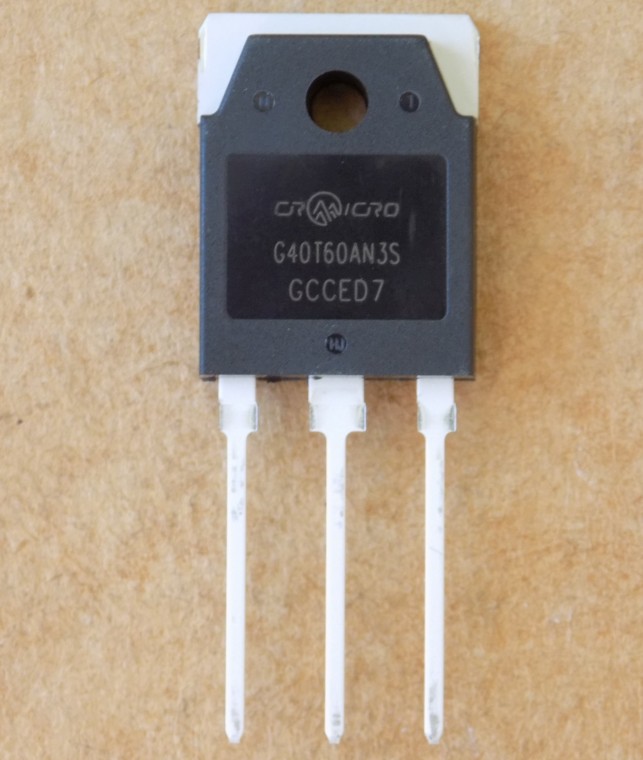

Транзистор G40T60AN3S ( CRG40T60AN3S ) оригінал, TO3P
250,04 ₴
49 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
49 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
G40T60AN3S (CRG40T60AN3S) – IGBT-транзистор CRMICRO з вбудованим діодом у корпусі TO-3PN (у назві товару TO3P). Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-3P |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | IGBT n-канал з діодом (Field Stop) |
| Виробник | CRMICRO |
| Напруга Vces | 650 В |
| Струм Ic при 25 °C | 80 А |
| Струм Ic при 100 °C | 40 А |
| VCE(sat) тип. | 1,8 В (IC = 40 А, VGE = 15 В, TC = 25 °C) |
| Заряд затвора Qg | 165 нКл |
| Вхідна ємність Cies | 2758 пФ (Vce 30 В, f 1 МГц) |
| Pd при 25 °C | 280 Вт |
| Корпус | TO-3P |
| Корпус (докладно) | TO-3P(N) |
| Стан | Оригінал |
G40T60AN3S (CRG40T60AN3S) – n-канальний IGBT-транзистор CRMICRO з вбудованим діодом, виконаний за технологією Field Stop. Корпус за даташитом – TO-3PN (у назві товару TO3P). Напруга колектор–емітер Vces 650 В (при VGE = 0 В, IC = 250 мкА), струм колектора Ic 80 А при 25 °C і 40 А при 100 °C. Напруга насичення VCE(sat) типово 1,8 В (макс. 2,3 В) при IC = 40 А, VGE = 15 В, TC = 25 °C. Заряд затвора Qg типово 165 нКл (VCE = 400 В, IC = 40 А, VGE = 15 В). Вхідна ємність Cies типово 2758 пФ (Vce 30 В, f 1 МГц). Розсіювана потужність Pd 280 Вт при TC = 25 °C і 110 Вт при TC = 100 °C. Діод: пряма напруга VF типово 1,5 В при IF = 20 А, час відновлення trr типово 52 нс.
Стан – оригінал, не демонтаж. Підбираючи заміну, порівнюйте напругу Vces, струм Ic при 100 °C, напругу насичення, заряд затвора і наявність вбудованого діода. Корпус має відповідати TO-3PN: звіряйте розміри й розпіновку з вашою платою. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Чим замінити G40T60AN3S?
Шукайте IGBT з вбудованим діодом у корпусі TO-3PN: Vces не нижче 650 В, Ic при 100 °C не менше 40 А (допустимо трохи нижче), порівнянна напруга насичення. Якщо заряд затвора суттєво більший за 165 нКл, перевірте драйвер.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Який корпус у G40T60AN3S: TO3P чи TO-3PN?
У назві товару вказано TO3P, а в даташиті маркування G40T60AN3S подано в корпусі TO-3PN. Звіряйте посадкові розміри й виводи з вашою платою.
Яка напруга насичення у G40T60AN3S?
Типово 1,8 В, макс. 2,3 В при IC = 40 А, VGE = 15 В, TC = 25 °C.
Документація виробника: CRG40T60AN3S (CRMICRO).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
