Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
| Стан | Оригінал |

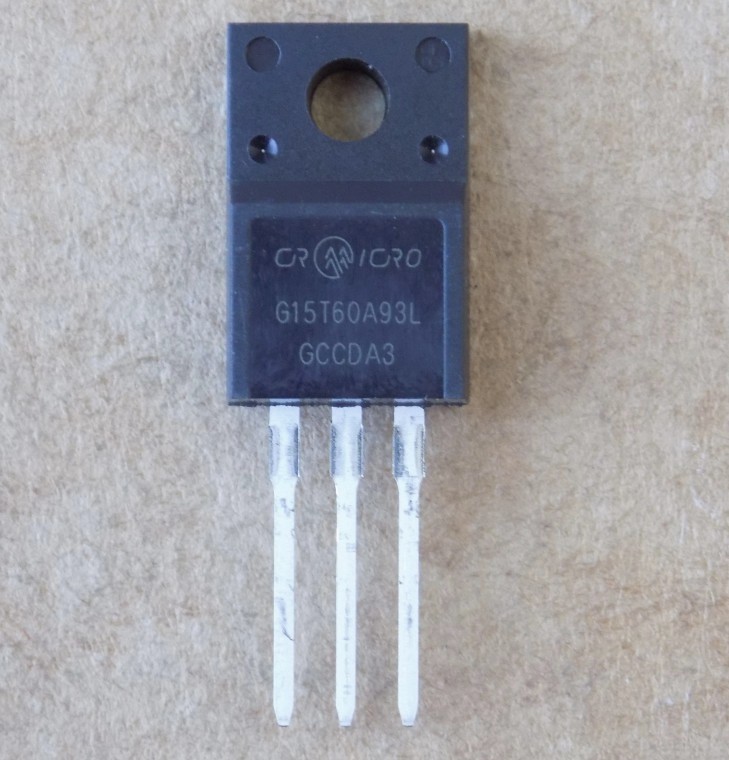

Транзистор G15T60A93L ( CRG15T60A93L ) оригінал, TO220F
114,68 ₴
16 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
16 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
IGBT-транзистор G15T60A93L ( CRG15T60A93L ) з вбудованим діодом у ізольованому корпусі TO-220F. Оригінал, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-220F |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | CR Micro |
| Тип | IGBT з антипаралельним діодом |
| Напруга Vces | 600 В при VGE = 0 В |
| Струм Ic | 30 А при Tc 25 °C; 15 А при Tc 100 °C (TO-220F) |
| Vce(sat) | 1.7 В тип., 2.4 В макс. при Ic 15 А, Vge 15 В, Tj 25 °C |
| Vge(th) | 5.7 В тип. при Ic 250 мкА |
| Заряд затвора Qg | 59 нКл при Vce 480 В, Ic 15 А, Vge 15 В |
| Вхідна ємність Cies | 1095 пФ (Vce 25 В, f 1 МГц) |
| Потужність Pd | 26 Вт при Tc 25 °C (TO-220F) |
| Макс. температура переходу | 150 °C |
| Корпус | TO-220F |
| Стан | Оригінал |
G15T60A93L (повне позначення CRG15T60A93L) – IGBT виробника CR Micro у корпусі TO-220F. Напруга колектор–емітер Vces – 600 В при VGE = 0 В. Струм колектора Ic – 30 А при Tc 25 °C і 15 А при Tc 100 °C для корпусу TO-220F. Напруга насичення Vce(sat) – 1.7 В типово, 2.4 В максимум при Ic 15 А, Vge 15 В, Tj 25 °C. Заряд затвора Qg – 59 нКл при Vce 480 В, Ic 15 А, Vge 15 В. Вхідна ємність Cies типово 1095 пФ (Vce 25 В, f 1 МГц). Час спаду tf – 34 нс при Vce 400 В, Ic 15 А, Rg 10 Ом, Tj 25 °C. Потужність розсіювання Pd у корпусі TO-220F – 26 Вт при Tc 25 °C, температура переходу – до 150 °C.
У корпусі є антипаралельний діод: Vf типово 1.4 В, максимум 2.0 В при If 10 А, trr – 47 нс при If 10 А, di/dt 100 А/мкс. Оригінал, не демонтаж. Підбираючи заміну, порівнюйте з datasheet Vces, Ic при 100 °C, Vce(sat), заряд затвора Qg, наявність діода і корпус TO-220F. Виробник вказує споріднену деталь CRG15T60A83L. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Керування двигунами
- ДБЖ та PFC
Чим замінити G15T60A93L?
Шукайте IGBT у корпусі TO-220F з Vces не нижче 600 В і вбудованим діодом, порівнюючи Ic при 100 °C та Vce(sat) з datasheet. Виробник вказує споріднену деталь CRG15T60A83L. Взаємозамінність перевіряйте самостійно за datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є у G15T60A93L вбудований діод?
Так, це IGBT з антипаралельним діодом. Vf діода типово 1.4 В при If 10 А, trr – 47 нс при If 10 А, di/dt 100 А/мкс.
Чому для корпусів TO-220F і TO-220 різна потужність?
Pd 26 Вт дано для TO-220F, для TO-220 виробник вказує 96 Вт. У нашій деталі корпус TO-220F.
Документація виробника: CRG15T60A93L (CR Micro).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
