Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
| Стан | Оригінал |

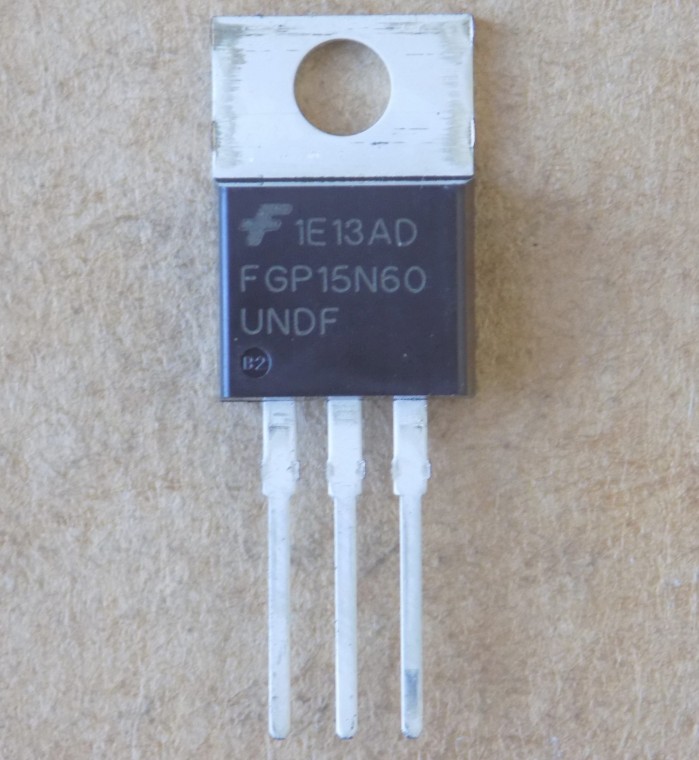

Транзистор FGP15N60UNDF ( FGP15N60 ) оригінал, TO220
201,63 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
FGP15N60UNDF (FGP15N60) – IGBT-транзистор onsemi на 600 В, 15 А зі вбудованим діодом, для керування двигунами та інверторів малої потужності. Оригінал.
| Параметр | Значення |
|---|---|
| Корпус | TO-220 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга колектор–емітер Vces | 600 В (VGE = 0 В) |
| Струм колектора Ic (Tc 100 °C) | 15 А |
| Струм колектора Ic (Tc 25 °C) | 30 А |
| Напруга насичення Vce(sat) | 2,2 В (Ic 15 А, VGE 15 В, Tc 25 °C, типово) |
| Заряд затвора Qg | 43 нКл (VCE 400 В, Ic 15 А, VGE 15 В) |
| Потужність розсіювання Pd | 178 Вт (Tc 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| Вбудований діод | є |
| Корпус | TO-220 |
| Виробник | onsemi |
| Стан | Оригінал |
FGP15N60UNDF – IGBT-транзистор onsemi (Fairchild) з вбудованим антипаралельним діодом, корпус TO-220. Напруга колектор–емітер Vces 600 В (VGE = 0 В). Струм колектора Ic 15 А при Tc 100 °C і 30 А при Tc 25 °C. Напруга насичення Vce(sat) типово 2,2 В (Ic 15 А, VGE 15 В, Tc 25 °C; макс. 2,7 В). Заряд затвора Qg 43 нКл (VCE 400 В, Ic 15 А, VGE 15 В). Потужність розсіювання Pd 178 Вт при Tc 25 °C, максимальна температура переходу 150 °C.
Деталь оригінал, не демонтаж. Підбираючи заміну, порівнюйте напругу Vces, струм Ic при 100 °C, Vce(sat), наявність діода, корпус і заряд затвора. У каталозі є IGBT YGP20N65T2, який проходить за цими параметрами. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Швацькі машини, CNC, побутова техніка, керування двигунами
- Інвертори малої потужності зі стійкістю до короткого замикання (10 мкс)
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| YGP20N65T2 | Vces 650 ≥ 600, Ic(100 °C) 20 ≥ 0.8×15 = 12, Vce(sat) 25 °C (typ) 1,65 ≤ 1.3×2,2 = 2,86, діод є в обох, корпус TO-220 = TO-220 | перевірте драйвер: заряд затвора може відрізнятися | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити FGP15N60UNDF?
Підбирайте IGBT з Vces не нижче 600 В, струмом при 100 °C не нижчим за наш, порівнянним Vce(sat), діодом і корпусом TO-220. У каталозі за цими правилами проходить YGP20N65T2.
Як перевірити IGBT мультиметром?
Зніміть транзистор зі схеми. Режим перевірки діодів: діод між колектором і емітером має мати пряму напругу в одному напрямку, у зворотному – обрив. Між затвором і рештою виводів не має бути провідності.
Чи підходить FGP15N60UNDF для керування двигунами?
За даними виробника – так: швацькі машини, CNC, побутова техніка, керування двигунами.
Чи є в IGBT вбудований діод?
Так, антипаралельний діод: Vf 1,6 В при If 15 А, Tc 25 °C (типово), trr 82,4 нс (If 15 А, dIf/dt 200 А/мкс).
Документація виробника: FGP15N60UNDF (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
