Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Стан | Оригінал |
Транзистор FGD3040G2 оригінал, D-PAK
164,50 ₴
Немає в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
Немає в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.

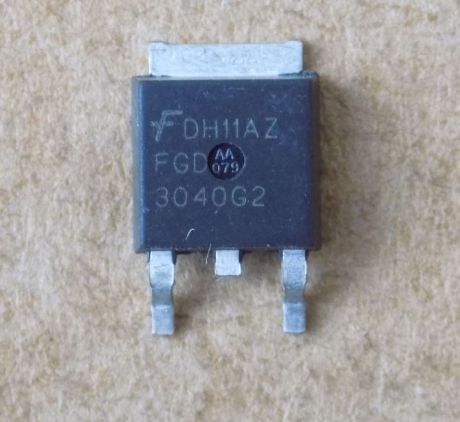

FGD3040G2 – N-канальний IGBT запалювання onsemi (EcoSPARK 2) у корпусі D-PAK, драйвер котушок запалювання. Оригінал.
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга пробою BVCER | 400 В (Ice 2 мА, Vge = 0, Rge 1 кОм) |
| Струм Ic (Tc 25 °C) | 41 А (Vge 5 В) |
| Струм Ic (Tc 110 °C) | 25,6 А (Vge 5 В) |
| Напруга насичення Vce(sat) | 1,15 В (Ice 6 А, Vge 4 В, Tj 25 °C, типове) |
| Порогова напруга Vge(th) | 1,7 В (Ice 1 мА, Vce = Vge, Tj 25 °C) |
| Заряд затвора Qg(on) | 21 нКл (Ice 10 А, Vce 12 В, Vge 5 В) |
| Потужність Pd | 150 Вт (Tc 25 °C) |
| Енергія SCIS | 300 мДж (Tj 25 °C, L 3 мГн, Iscis 14,2 А, Vcc 100 В) |
| Макс. температура переходу Tj | 175 °C |
| Тип | N-канал, логічний рівень керування затвором |
| Корпус | D-PAK (DPAK3, TO-252) |
| Стан | Оригінал |
FGD3040G2 – N-канальний IGBT запалювання (Ignition IGBT, EcoSPARK 2) onsemi з логічним рівнем керування затвором, корпус D-PAK (DPAK3, TO-252). Напруга пробою колектор–емітер BVCER 400 В (Ice 2 мА, Vge = 0, Rge 1 кОм, типове значення). Струм колектора Ic 41 А при Vge 5 В, Tc 25 °C і 25,6 А при Tc 110 °C. Заряд затвора Qg(on) 21 нКл (Ice 10 А, Vce 12 В, Vge 5 В). Енергія SCIS 300 мДж (Tj 25 °C, L 3 мГн, Iscis 14,2 А, Vcc 100 В). Потужність розсіювання Pd 150 Вт при Tc 25 °C. Цифри наведено за документом на серію FGx3040G2-F085.
Оригінал, не демонтаж. Маркування на корпусі – FGD3040G2. За даними виробника, прямі заміни в інших корпусах – FGB3040G2-F085, FGP3040G2-F085 і FGI3040G2-F085; корпус у них інший, тому на плату під D-PAK вони не встануть. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Котушки запалювання автомобіля (драйвер)
- Системи Coil-On-Plug
Чим замінити FGD3040G2?
Виробник називає FGB3040G2-F085, FGP3040G2-F085 і FGI3040G2-F085, але вони в інших корпусах. Для D-PAK потрібен IGBT запалювання в тому самому корпусі, із порівнянними напругою й струмом.
Для чого потрібен FGD3040G2?
Це ключ у котушці запалювання автомобіля (драйвер), у тому числі в системах Coil-On-Plug.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим керується затвор?
Це IGBT з логічним рівнем керування: порогова напруга Vge(th) 1,7 В (Ice 1 мА, Vce = Vge, Tj 25 °C).
Документація виробника: FGD3040G2 (onsemi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
