Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-264 |
| Стан | Оригінал |

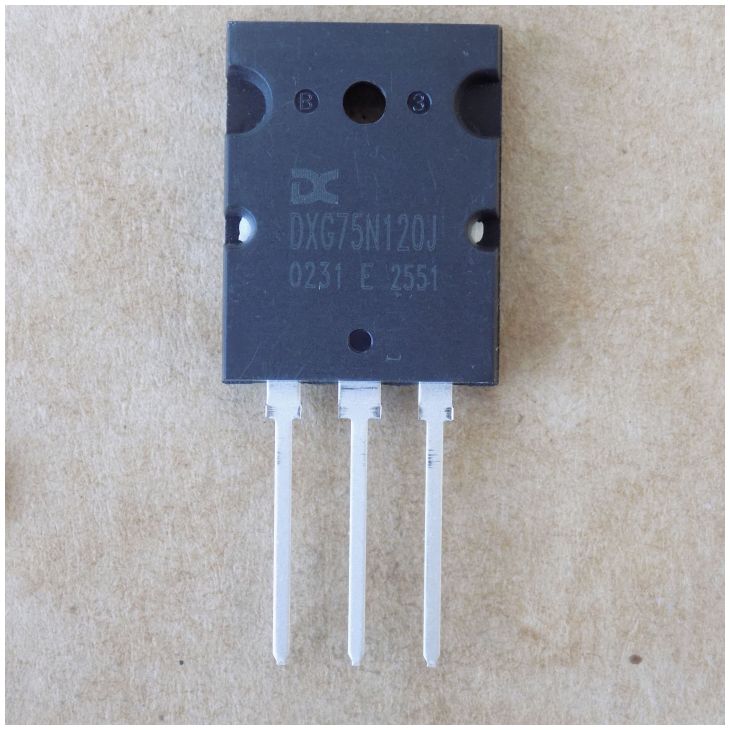

Транзистор DXG75N120J оригінал, TO264
470,00 ₴
4 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
DXG75N120J – оригінальний IGBT-транзистор DAXIN з вбудованим діодом у корпусі TO-264. Для приводу двигунів та інверторів.
| Параметр | Значення |
|---|---|
| Корпус | TO-264 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | DAXIN |
| Тип | IGBT-транзистор |
| Корпус | TO-264 |
| Напруга Vces | 1200 В |
| Струм Ic (TC 25 °C) | 150 А |
| Струм Ic (TC 100 °C) | 75 А |
| Напруга Vce(sat) | 2,2 В тип. (VGE 15 В, IC 75 А) |
| Вбудований діод | є |
| Потужність Pd | 833 Вт (TC 25 °C) |
| Температура переходу Tj | 150 °C |
| Заряд затвора Qg | 490 нКл (VCC 960 В, VGE 15 В, IC 75 А) |
| Вхідна ємність Cies | 3600 пФ (Vce 25 В, f 1 МГц) |
| Стан | Оригінал |
DXG75N120J – IGBT-транзистор DAXIN у корпусі TO-264, оригінал, не демонтаж. Усередині є вбудований діод. Напруга колектор–емітер Vces – 1200 В. Струм колектора Ic – 150 А при TC 25 °C і 75 А при TC 100 °C. Напруга насичення Vce(sat) типово 2,2 В (максимум 2,5 В) при VGE 15 В, IC 75 А. Порогова напруга Vge(th) – 4,5–5,7 В при IC 250 мкА. Вхідна ємність Cies типово 3600 пФ (Vce 25 В, f 1 МГц). Потужність розсіювання Pd – 833 Вт при TC 25 °C і 333 Вт при TC 100 °C, Tj – 150 °C.
Заряд затвора Qg – 490 нКл (VCC 960 В, VGE 15 В, IC 75 А), тому драйвер має бути розрахований на такий заряд. Час спаду tf – 82 нс, енергія вимкнення Eoff – 6,2 мДж (TC 25 °C, VCC 600 В, IC 75 А, RG 10 Ом, індуктивне навантаження). Діод: Vf типово 1,9 В при IF 75 А, trr – 239 нс (VCE 600 В, IF 75 А, dIF/dt 500 А/мкс). Щоб підібрати заміну, порівняйте Vces, Ic при 100 °C, Vce(sat), наявність діода й корпус. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Привод двигунів, інвертори
- Застосування з м'яким перемиканням (soft switching)
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити DXG75N120J?
Дивіться на Vces не нижче 1200 В, Ic при 100 °C не нижче 75 А, наявність вбудованого діода та корпус TO-264. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Як перевірити IGBT мультиметром?
Перевірка мультиметром: ключ розряджений і без живлення. Затвор не проводить на колектор і емітер, а вбудований діод між емітером і колектором проводить в один бік.
Яка потужність розсіювання у DXG75N120J?
833 Вт при TC 25 °C і 333 Вт при TC 100 °C. На практиці вона залежить від радіатора й температури корпусу.
Документація виробника: DXG75N120J (DAXIN).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
