Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

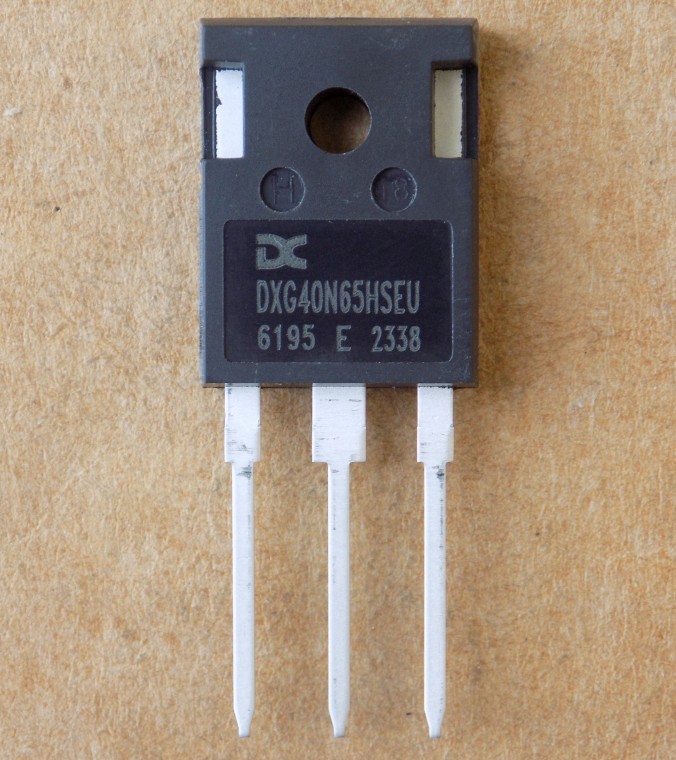

Транзистор DAXIN DXG40N65HSEU оригінал, TO247
188,00 ₴
16 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
16 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
DXG40N65HSEU – оригінальний IGBT-транзистор DAXIN з вбудованим діодом у корпусі TO-247. За даташитом DXG40N65HSEK: 650 В, 40 А.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vces | 650 В |
| Струм Ic при 25 °C | 80 А |
| Струм Ic при 100 °C | 40 А |
| Напруга насичення Vce(sat) | 1,70 В (тип.) |
| Вбудований діод | так |
| Корпус | TO-247 |
| Виробник | DAXIN |
| Стан | Оригінал |
DXG40N65HSEU – IGBT-транзистор DAXIN з вбудованим діодом у корпусі TO-247. Точного даташиту на DXG40N65HSEU не знайшли, тому параметри наведено за даташитом найближчої деталі DXG40N65HSEK (Daxin): напруга колектор–емітер Vces 650 В, струм колектора Ic 80 А при TC = 25 °C і 40 А при TC = 100 °C, імпульсний струм Icm 160 А. Напруга насичення Vce(sat) типово 1,70 В (VGE = 15 В, IC = 40 А), порогова напруга Vge(th) від 4,0 до 5,5 В, напруга затвор–емітер ±30 В. Заряд затвора Qg типово 165 нКл, вхідна ємність Cies типово 1630 пФ. Стійкість до короткого замикання 10 мкс. Розсіювана потужність Pd 367 Вт (TC = 25 °C), тепловий опір перехід–корпус 0,34 °C/Вт, температура переходу до +150 °C.
Стан: оригінал, не демонтаж. Продається лише парна кількість (2, 4, 6 шт.). Заміну підбирайте за корпусом TO-247 і розпіновкою (G, C, E), з напругою не нижче 650 В, струмом не нижче 40 А при 100 °C і з вбудованим діодом. Відправляємо Новою Поштою по всій Україні в день оплати або наступного дня.
Де застосовують
- керування двигунами
- інвертори та силові ключі
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чим замінити DXG40N65HSEU?
Шукайте IGBT у корпусі TO-247 з вбудованим діодом, напругою колектор–емітер не нижче 650 В і струмом не нижче 40 А при TC = 100 °C. Параметри DXG40N65HSEU наведено за даташитом DXG40N65HSEK, тому перед заміною звірте їх зі схемою.
Як перевірити IGBT мультиметром?
Перевірте, що між затвором, колектором і емітером немає короткого замикання, а вбудований діод веде струм в одному напрямку. Повну перевірку роблять у схемі.
Звідки параметри DXG40N65HSEU?
Точного даташиту на DXG40N65HSEU не знайшли. Параметри взято з даташиту на DXG40N65HSEK (Daxin) у корпусі TO-247. Точний збіг усіх значень не гарантуємо.
Найближчий datasheet: DXG40N65HSEK (Daxin).
Точного даташиту на DXG40N65HSEU не знайдено. Параметри взято з даташиту на DXG40N65HSEK.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
