Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |

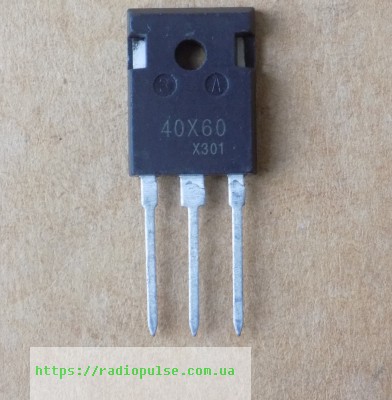

Транзистор 40X60 , TO247
305,50 ₴
6 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
6 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
40X60 – IGBT-транзистор з вбудованим діодом у корпусі TO-247. За найближчим схожим даташитом CRG40T60AK3HD: 600 В, 40 А.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | IGBT-транзистор |
| Напруга Vces | 600 В |
| Струм Ic при 25 °C | 80 А |
| Струм Ic при 100 °C | 40 А |
| Напруга насичення Vce(sat) | 1,9 В (тип.) |
| Вбудований діод | так |
| Корпус | TO-247 |
40X60 – IGBT-транзистор (біполярний транзистор з ізольованим затвором) з вбудованим діодом у корпусі TO-247. Точного даташиту на 40X60 не знайшли, тому параметри наведено за даташитом найближчої схожої деталі CRG40T60AK3HD (CR Micro): напруга колектор–емітер Vces 600 В, струм колектора Ic 80 А при TC = 25 °C і 40 А при TC = 100 °C, імпульсний струм Icm 120 А. Напруга насичення Vce(sat) типово 1,9 В (макс. 2,4 В) при VGE = 15 В, IC = 40 А. Порогова напруга Vge(th) від 3,5 до 7,0 В, напруга затвор–емітер ±20 В. Заряд затвора Qg типово 239 нКл, вхідна ємність Cies типово 3453 пФ. Розсіювана потужність Pd 336 Вт (TC = 25 °C), тепловий опір перехід–корпус 0,446 °C/Вт, температура переходу до +175 °C. Діод: прямий струм 40 А при TC = 100 °C, пряма напруга типово 1,35 В при IF = 40 А, час відновлення trr типово 48 нс.
Перед покупкою звірте маркування на вашій платі з позначкою 40X60 і корпус TO-247. Заміну підбирайте за корпусом TO-247 і розпіновкою, з напругою не нижче 600 В, струмом не нижче 40 А при 100 °C і з вбудованим діодом. Відправляємо Новою Поштою по всій Україні в день оплати або наступного дня.
Де застосовують
- зварювальні інвертори
- перетворювачі частоти
- ДБЖ
Чим замінити транзистор 40X60?
Шукайте IGBT у корпусі TO-247 з вбудованим діодом, напругою колектор–емітер не нижче 600 В і струмом не нижче 40 А при TC = 100 °C. Параметри 40X60 наведено за даташитом найближчої схожої деталі CRG40T60AK3HD, тому перед заміною звірте їх зі схемою.
Як перевірити IGBT мультиметром?
Перевірте, що між затвором, колектором і емітером немає короткого замикання, а вбудований діод веде струм в одному напрямку. Повну перевірку роблять у схемі.
Звідки параметри 40X60?
Точного даташиту на 40X60 не знайшли. Параметри наведено за даташитом найближчої схожої деталі – CRG40T60AK3HD (CR Micro) у корпусі TO-247. Точний збіг усіх значень не гарантуємо.
Як відправляєте?
Новою Поштою по всій Україні, в день оплати або наступного дня.
Найближчий datasheet: CRG40T60AK3HD (CR Micro).
Точного даташиту на 40X60 не знайдено. Найближчий схожий даташит – CRG40T60AK3HD (CR Micro).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
