Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

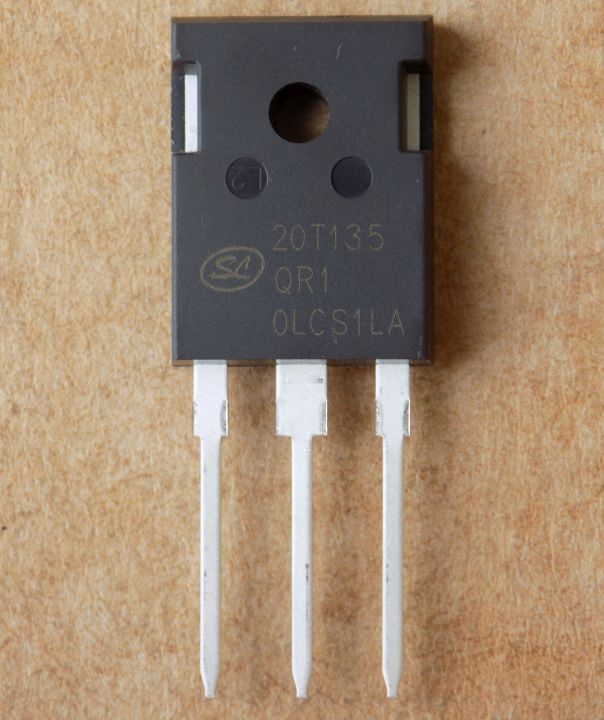

Транзистор 20T135QR1 ( SGT20T135QR1P7 ) оригінал, TO247
188,00 ₴
1 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
1 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
20T135QR1 (SGT20T135QR1P7) – IGBT-транзистор Silan Microelectronics зі вбудованим діодом, оригінал. Для схем індукційного нагріву.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | Silan Microelectronics |
| Номер | SGT20T135QR1P7 |
| Напруга Vce | 1350 В (VGE = 0 В, IC = 1 мА) |
| Струм Ic (TC = 25 °C) | 40 А |
| Струм Ic (TC = 100 °C) | 20 А |
| Vce(sat) | 1,8 В, макс. 2,2 В (IC = 20 А, VGE = 15 В, TC = 25 °C) |
| Потужність Pd (TC = 25 °C) | 250 Вт |
| Вхідна ємність Cies | 1500 пФ (Vce 30 В, f 1 МГц) |
| Вбудований діод | є |
| Корпус | TO-247 |
| Стан | Оригінал |
20T135QR1 – маркування IGBT SGT20T135QR1P7 виробництва Silan Microelectronics у корпусі TO-247-3L. Це інверсний IGBT з технологією зворотної провідності: у кристал вбудований зворотний діод. Напруга колектор–емітер Vce – 1350 В (VGE = 0 В, IC = 1 мА). Струм колектора Ic – 40 А при TC = 25 °C і 20 А при TC = 100 °C. Напруга насичення Vce(sat) – 1,8 В, макс. 2,2 В (IC = 20 А, VGE = 15 В, TC = 25 °C). Вхідна ємність Cies типово 1500 пФ (Vce 30 В, f 1 МГц). Потужність розсіювання – 250 Вт при TC = 25 °C, максимальна температура переходу – 150 °C. Рекомендована частота перемикання – 2–20 кГц.
Стан – оригінал, не демонтаж. Підбираючи заміну, порівнюйте напругу Vce, струм Ic при TC = 100 °C, Vce(sat), заряд затвора Qg (125 нКл при VCE = 600 В, IC = 20 А, VGE = 15 В) і наявність вбудованого діода, а також корпус та розпіновку. Взаємозамінність перевіряйте самостійно за datasheet. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Індукційний нагрів
Чим замінити 20T135QR1?
Шукайте IGBT у корпусі TO-247 з вбудованим діодом, напругою Vce не нижче 1350 В і струмом Ic не нижче 20 А при TC = 100 °C. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є у транзистора вбудований діод?
Так. Це RC IGBT зі зворотною провідністю, пряма напруга діода Vf – 1,95 В, макс. 2,3 В (IF = 20 А, TC = 25 °C).
Для чого підходить 20T135QR1?
Для індукційного нагріву. Позначення Q у номері означає низькі втрати перемикання, рекомендована частота – 2–20 кГц.
Документація виробника: SGT20T135QR1P7 (Silan Microelectronics).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
