Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
| Стан | Оригінал |

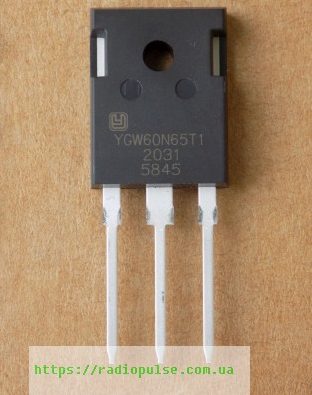

IGBT-транзистор YGW60N65T1 оригінал, TO247
267,90 ₴
22 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
22 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
YGW60N65T1 – оригінальний IGBT-транзистор Luxin-Semi з вбудованим діодом на 650 В і 60 А (Tc 100 °C) у корпусі TO-247. Для UPS, інверторів і PFC.
| Параметр | Значення |
|---|---|
| Корпус | TO-247 |
Гарантія оригінальності
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Напруга Vce | 650 В (Tj 25 °C) |
| Струм Ic | 60 А (Tc 100 °C) |
| Струм Ic (25 °C) | 120 А (Tc 25 °C) |
| Vce(sat) | 1,85 В тип. (Ic 60 А, Vge 15 В, Tj 25 °C) |
| Ptot | 312 Вт (Tj 25 °C) |
| Макс. температура переходу | 175 °C |
| Qg | 158 нКл |
| Вхідна ємність Cies | 3800 пФ (Vce 30 В, f 1 МГц) |
| Вбудований діод | є |
| Корпус | TO-247 |
| Виробник | Luxin-Semi |
| Стан | Оригінал |
YGW60N65T1 – IGBT N-канал виробництва Luxin-Semi з вбудованим діодом у корпусі TO-247. Напруга колектор–емітер Vce – 650 В при Tj 25 °C. Струм колектора Ic – 120 А при Tc 25 °C і 60 А при Tc 100 °C (обмежений Tjmax), імпульсний Icm – 180 А при Vge 15 В. Напруга насичення Vce(sat) – 1,85 В (тип.), 2,2 В (макс.) при Ic 60 А, Vge 15 В, Tj 25 °C. Потужність розсіювання Ptot – 312 Вт при Tj 25 °C, максимальна температура переходу – 175 °C. Заряд затвора Qg – 158 нКл при Vcc 520 В, Ic 60 А, Vge 15 В. Вхідна ємність Cies типово 3800 пФ (Vce 30 В, f 1 МГц).
Деталь оригінал, не демонтаж. Вбудований діод має пряму напругу Vfm 2,0 В при If 60 А, Tj 25 °C і час зворотного відновлення trr 20 нс при If 50 А, Vr 400 В, di/dt 100 А/мкс. Щоб підібрати заміну, порівняйте напругу Vce, струм Ic при Tc 100 °C, Vce(sat) і Qg, а також корпус і розпіновку. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Джерела безперебійного живлення (UPS)
- Інвертори
- Зварювальні перетворювачі
- PFC
- Перетворювачі з високою частотою перемикання
Заміни з нашого каталогу, підібрані за параметрами datasheet. Не впевнені – надішліть фото плати, підберемо.
| Модель | Чому підходить | Примітка | |
|---|---|---|---|
| JT050N065WED | Vces 650 ≥ 650, Ic(100 °C) 50 ≥ 0.8×60=48, Vce(sat) 25 °C(typ) 1.6 ≤ 1.3×1.85=2.41, діод є в обох, корпус TO-247 = TO-247 | Струм при 100 °C нижчий, ніж у YGW60N65T1: враховуйте запас по струму. | Купити |
| YGW75N65HP | Vces 650 ≥ 650, Ic(100 °C) 75 ≥ 0.8×60=48, Vce(sat) 25 °C(typ) 1.65 ≤ 1.3×1.85=2.41, діод є в обох, корпус TO-247 = TO-247 | Перевірте драйвер затвора, якщо заряд затвора відрізняється. | Купити |
Вказаний перелік аналогів носить ознайомчий характер. Сумісність треба обов'язково перевіряти самостійно, порівнюючи параметри, вказані в datasheet.
Чим замінити YGW60N65T1?
У нашому каталозі є JT050N065WED і YGW75N65HP: у обох Vces 650 В, як і в YGW60N65T1. У JT050N065WED струм Ic при Tc 100 °C нижчий, ніж у YGW60N65T1. Перед заміною порівняйте datasheet.
Це оригінальна деталь чи демонтаж?
Оригінал, не демонтаж.
Чи є в транзисторі вбудований діод?
Так, антипаралельний діод: If 60 А при Tc 100 °C, Vfm 2,0 В при If 60 А, trr 20 нс.
На що звернути увагу при заміні на іншу модель?
Qg цієї моделі – 158 нКл. Якщо у заміни заряд затвора значно більший, перевірте драйвер затвора.
Документація виробника: YGW60N65T1 (luxin-semi).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
