Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |

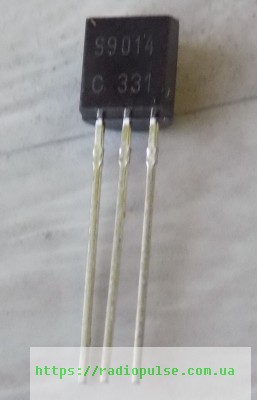

Транзистор SS9014C ( SS9014 , KTC9014 , C9014 ) , to92
4,23 ₴
4972 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4972 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SS9014C (SS9014, KTC9014, C9014) – малосигнальний біполярний NPN-транзистор у корпусі TO-92 для попередніх підсилювачів з низьким рівнем шуму.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN, епітаксіальний кремнієвий |
| Корпус | TO-92 |
| Напруга колектор–емітер Vceo | 45 В (Ta 25 °C) |
| Напруга колектор–база Vcbo | 50 В (Ta 25 °C) |
| Напруга емітер–база Vebo | 5 В (Ta 25 °C) |
| Струм колектора Ic | 100 мА (Ta 25 °C) |
| Потужність розсіювання Pc | 450 мВт (Ta 25 °C) |
| Макс. температура переходу Tj | 150 °C |
| hFE | 60…1000 (Vce 5 В, Ic 1 мА, повний діапазон усіх класів) |
| Гранична частота fT | мін. 150 МГц (Vce 5 В, Ic 10 мА) |
| Напруга насичення Vce(sat) | макс. 0.3 В (Ic 100 мА, Ib 5 мА) |
| Вихідна ємність Cob | тип. 2.2 пФ, макс. 3.5 пФ (Vcb 10 В, Ie 0, f 1 МГц) |
SS9014C (SS9014, KTC9014, C9014) – біполярний NPN-транзистор, епітаксіальний кремнієвий, у корпусі TO-92. Виробник за datasheet – Fairchild Semiconductor (зараз onsemi). Напруга колектор–емітер Vceo 45 В, колектор–база Vcbo 50 В, емітер–база Vebo 5 В (усі при Ta 25 °C). Струм колектора Ic 100 мА і потужність розсіювання Pc 450 мВт при Ta 25 °C, максимальна температура переходу Tj 150 °C. Коефіцієнт підсилення hFE – від 60 до 1000 при Vce 5 В і Ic 1 мА (повний діапазон усіх класів). Гранична частота fT – мінімум 150 МГц при Vce 5 В і Ic 10 мА. Напруга насичення Vce(sat) не більше 0.3 В при Ic 100 мА, Ib 5 мА.
Виводи в корпусі TO-92: 1 – емітер, 2 – база, 3 – колектор. Підбираючи заміну, порівняйте з datasheet напругу Vceo, струм Ic, потужність Pc, hFE при однаковому струмі та fT, а також корпус і розпіновку. За datasheet комплементарна PNP-пара – SS9015. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Малосигнальні підсилювачі: попередній підсилювач, низький рівень сигналу і низький шум (Pre-Amplifier, Low Level & Low Noise).
Чим замінити SS9014C?
Шукайте NPN-транзистор у корпусі TO-92 з тією самою розпіновкою (1 – емітер, 2 – база, 3 – колектор) і не гіршими Vceo 45 В, Ic 100 мА, Pc 450 мВт при Ta 25 °C. Порівнюйте hFE і fT при однакових умовах; взаємозамінність перевіряйте за datasheet.
Яка PNP-пара до SS9014C?
За datasheet комплементарна PNP-пара – SS9015.
Чи підходить SS9014C для малошумних каскадів?
У datasheet SS9014 вказано призначення Pre-Amplifier, Low Level & Low Noise. Коефіцієнт шуму NF – типово 0.9 дБ при Vce 5 В, Ic 0.2 мА, f 1 кГц, Rs 2 кОм.
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Документація виробника: SS9014 NPN Epitaxial Silicon Transistor, Rev. A4.
Datasheet виробника знайдено, другого джерела немає; статус виробництва не підтверджено.
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
