Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |

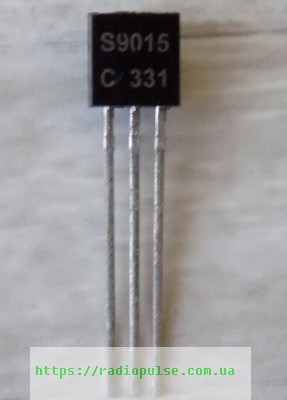

Транзистор SS9015 , to92
4,23 ₴
4980 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
4980 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
SS9015 – біполярний PNP-транзистор у корпусі TO-92 для низькочастотних малошумних підсилювачів. Нова деталь, не демонтаж.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | PNP |
| Напруга Vcbo | –50 В (Ta 25 °C) |
| Напруга Vceo | –45 В (Ta 25 °C) |
| Напруга Vebo | –5 В (Ta 25 °C) |
| Струм Ic | –100 мА (Ta 25 °C) |
| Потужність Pc | 450 мВт (Ta 25 °C) |
| hFE | 60–1000 (Vce –5 В, Ic –1 мА) |
| Vce(sat) | –0,7 В макс. (Ic –100 мА, Ib –5 мА) |
| fT | 190 МГц тип. (Vce –5 В, Ic –10 мА) |
| NF | 0,7 дБ тип. (Vce –5 В, Ic –0,2 мА, f 1 кГц, Rs 1 кОм) |
| Tj макс. | 150 °C |
| Корпус | TO-92 |
SS9015 – біполярний транзистор PNP у корпусі TO-92 виробництва Fairchild Semiconductor. Параметри за даташитом при Ta 25 °C: напруга колектор–база Vcbo –50 В, колектор–емітер Vceo –45 В, емітер–база Vebo –5 В, струм колектора Ic –100 мА, потужність розсіювання Pc 450 мВт. Напруга насичення Vce(sat) не більше –0,7 В при Ic –100 мА, Ib –5 мА. Гранична частота fT типово 190 МГц (Vce –5 В, Ic –10 мА), мінімум 100 МГц. Коефіцієнт шуму NF типово 0,7 дБ (Vce –5 В, Ic –0,2 мА, f 1 кГц, Rs 1 кОм). Коефіцієнт підсилення hFE 60–1000 при Vce –5 В, Ic –1 мА, залежно від класу: A 60–150, B 100–300, C 200–600, D 400–1000. Виводи TO-92: 1 емітер, 2 база, 3 колектор.
Це нова деталь, не демонтаж. Підбираючи заміну, порівнюйте тип (PNP), корпус TO-92, Vceo, Ic та клас hFE. Комплементарна NPN-пара – SS9014. Відправка в день оплати або наступного дня, Нова Пошта, Запоріжжя.
Де застосовують
- Низькочастотний малошумний підсилювач; комплементарний до SS9014
Це нова деталь чи демонтаж?
Нова деталь, не демонтаж.
Яка NPN-пара до SS9015?
Комплементарний NPN-транзистор – SS9014. SS9015 – PNP.
Яка розпіновка виводів у SS9015?
Корпус TO-92: 1 емітер, 2 база, 3 колектор.
Чим відрізняються класи hFE?
Клас A дає hFE 60–150, B 100–300, C 200–600, D 400–1000 (Vce –5 В, Ic –1 мА). Якщо схема чутлива до підсилення, дивіться клас на маркуванні.
Документація виробника: SS9015 (Fairchild Semiconductor).
