Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |

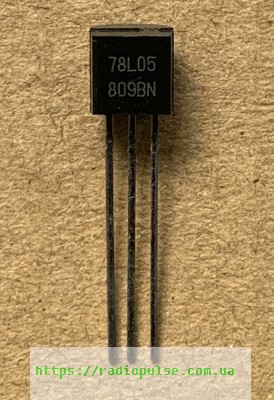

Мікросхема L78L05 ( L78L05ACZ , L78L05A ) , to-92
14,10 ₴
22 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
22 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
L78L05 – мікросхема, лінійний стабілізатор напруги 5 В зі струмом до 100 мА, корпус TO-92.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Виробник | STMicroelectronics |
| Вихідна напруга | 5 В (мін 4,6 / макс 5,4; Tj 25 °C, Vi 10 В, Io 40 мА) |
| Макс. вихідний струм | 100 мА |
| Макс. вхідна напруга | 30 В (Vo 3,3–9 В; абсолютний максимум) |
| Струм спокою | 6 мА макс. (Tj 25 °C) |
| Мінімальна різниця Vi–Vo | 1,7 В (тип.) |
| Придушення пульсацій | 49 дБ (тип.; Io 40 мА, f 120 Гц, Vi 8–18 В, Tj 25 °C) |
| Допуск вихідної напруги | ±5 % (серія AC) / ±10 % (серія C) |
| Температура переходу | 0–125 °C (L78L05C, L78L05AC) |
| Корпус | TO-92 |
L78L05 виробництва STMicroelectronics – лінійний стабілізатор напруги в корпусі TO-92. Вихідна напруга 5 В (мінімум 4,6 В, максимум 5,4 В при Tj 25 °C, Vi 10 В, Io 40 мА), максимальний вихідний струм 100 мА. Максимальна вхідна напруга 30 В для Vo 3,3–9 В (абсолютний максимум). Струм спокою не більше 6 мА при Tj 25 °C (5,5 мА при Tj 125 °C), мінімальна різниця між входом і виходом 1,7 В (типове значення). Придушення пульсацій 49 дБ (типове значення, мінімум 40 дБ) при Io 40 мА, f 120 Гц, Vi 8–18 В, Tj 25 °C. Допуск вихідної напруги ±5 % у серії AC і ±10 % у серії C. Робочий діапазон температур переходу 0–125 °C для L78L05C і L78L05AC, для L78L05AB –40–125 °C.
Цифри наведено за документом на серію L78L00 від STMicroelectronics. Суфікс допуску у назві товару не вказано, номер L78L05A окремо в документі не названо. Для заміни підбирайте стабілізатор на 5 В у корпусі TO-92 з тією самою розпіновкою, і струмом не менше 100 мА. Прямі заміни за даними виробника – L78L05C, L78L05AC, L78L05AB. Відправляємо з Запоріжжя Новою поштою в день оплати або наступного дня.
Де застосовують
- Фіксований стабілізатор напруги для локального живлення на платі та усунення завад при розподіленому живленні
- Заміна зв'язки стабілітрон–резистор: вихідний опір приблизно на два порядки кращий, нижчі струм спокою та шум
- З силовим прохідним елементом – для побудови стабілізаторів на великий струм
Чим замінити L78L05?
За даними виробника прямі заміни – L78L05C, L78L05AC, L78L05AB. Корпус TO-92 має збігатися. Взаємозамінність перевіряйте самостійно, порівнюючи datasheet.
Яка вихідна напруга і струм L78L05?
5 В (мінімум 4,6 В, максимум 5,4 В при Tj 25 °C, Vi 10 В, Io 40 мА) і до 100 мА.
Яка найбільша вхідна напруга?
30 В для Vo 3,3–9 В (абсолютний максимум). Робоча вхідна напруга має бути нижчою.
Який допуск вихідної напруги?
±5 % у серії AC і ±10 % у серії C. Суфікс допуску вказаний не в усіх позиціях, тому для точної схеми дивіться маркування на корпусі.
Документація виробника: L78L05 (STMicroelectronics).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
