Всі фото на сайті зроблені самостійно з реального товару, але зовнішній вигляд, маркування, номер партії, дата виробництва можуть дещо відрізнятися від представленого на фото залежно від партії постачання, що не впливає на характеристики та якість товарів.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |

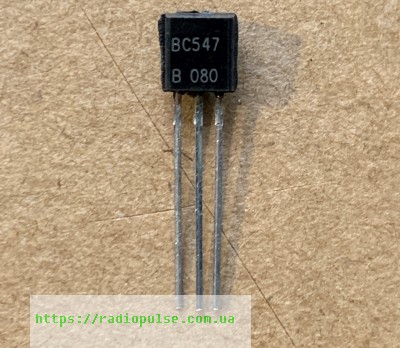

Транзистор BC547B , to92
5,17 ₴
32 в наявності
Накладений платіж або на картку · Нова Пошта, відправка в день оплати або наступного дня
Мінімальна сума замовлення – 200 грн.
32 в наявності
Нова Пошта по всій Україні
Відправка в день оплати або наступного дня
Оплата
На рахунок ФОП, на картку або накладеним платежем
Якщо в назві товару є слово оригінал, то це дійсно оригінальний товар. Якщо ж цього слова немає, оригінальність можна уточнити, зв’язавшись з нами.
BC547B – універсальний біполярний NPN-транзистор у корпусі TO-92 для обробки сигналів, комутації та підсилення. Група підсилення B.
| Параметр | Значення |
|---|---|
| Корпус | TO-92 |
Перевірка перед відправкою
Datasheet PDF
Консультація інженера
| Параметр | Значення |
|---|---|
| Тип | NPN |
| Напруга Vceo | 45 В (база розімкнена) |
| Напруга Vcbo | 50 В (емітер розімкнений) |
| Напруга Vebo | 5 В (колектор розімкнений) |
| Струм колектора Ic | 100 мА (TA 25 °C) |
| Імпульсний струм Icm | 200 мА (TA 25 °C) |
| Потужність Ptot | 500 мВт (TA 25 °C) |
| hFE (група B) | 200–450 (VCE 5 В, Ic 2 мА, TA 25 °C) |
| Частота fT | тип. 300 МГц (VCE 5 В, Ic 10 мА, f 100 МГц) |
| Tj макс. | 150 °C |
| Корпус | TO-92 |
| Виробник | Diotec Semiconductor |
BC547B – біполярний транзистор NPN загального призначення в корпусі TO-92. За datasheet Diotec Semiconductor напруга колектор–емітер Vceo становить 45 В (база розімкнена), напруга колектор–база Vcbo – 50 В (емітер розімкнений), напруга емітер–база Vebo – 5 В. Постійний струм колектора Ic – 100 мА, імпульсний Icm – 200 мА (при TA 25 °C). Розсіювана потужність Ptot – 500 мВт при TA 25 °C, максимальна температура переходу Tj – 150 °C.
Коефіцієнт підсилення hFE групи B лежить у межах 200–450 (при VCE 5 В, Ic 2 мА, TA 25 °C). Гранична частота fT – 300 МГц (тип.) (при VCE 5 В, Ic 10 мА, f 100 МГц). Напруга насичення Vce(sat) – 80 мВ типово і 250 мВ максимум при Ic 10 мА та Ib 0,5 мА. Підбираючи заміну, дивіться на тип провідності NPN, корпус TO-92, напругу, струм і групу hFE. Виробник називає близькі за типом BC546B, BC548B і BC549B; комплементарна пара PNP – BC556–BC559. Відправляємо з Запоріжжя Новою Поштою в день оплати або наступного дня.
Де застосовують
- Обробка сигналів
- Комутація
- Підсилення (універсальний NPN-транзистор)
Чим замінити BC547B?
Виробник називає близькі за типом BC546B, BC548B і BC549B. Перед заміною порівняйте напругу, струм, групу hFE та корпус TO-92 за datasheet.
Яка пара PNP до BC547B?
За даними виробника, комплементарні PNP-транзистори – BC556–BC559.
Який максимальний струм колектора?
Постійний Ic – 100 мА, імпульсний Icm – 200 мА при TA 25 °C.
Чи підходить BC547B для комутації?
Так, у застосуваннях виробник вказує обробку сигналів, комутацію та підсилення. Vce(sat) – 250 мВ максимум при Ic 10 мА, Ib 0,5 мА.
Документація виробника: Diotec BC546 ... BC549, General Purpose NPN Transistors, Version 2026-03-30.
Параметри наведено за datasheet Diotec Semiconductor (BC546–BC549, версія 2026-03-30).
Доставка – Нова Пошта по всій Україні. Відправка в день оплати або наступного дня.
Оплата – Рахунок для ФОП і юросіб, оплата на картку, накладений платіж на Новій Пошті. Мінімальна сума замовлення – 200 грн.
Повернення – Протягом 14 днів приймаємо тільки нові деталі, які не встановлювалися, не паялися і товарний вигляд яких не пошкоджено. Вживані деталі (демонтаж б/в) перед відправкою завжди перевіряються і поверненню не підлягають.
Не впевнені, чи підійде?
Надішліть фото плати або маркування деталі – інженер підбере заміну й перевірить сумісність.
